Trạm biến áp 3 pha là thiết bị không thể thiếu trong mọi nhà máy. Trong các khu công nghiệp và tòa nhà có phụ tải điện lớn. Cần hiểu đúng cấu tạo để tránh đầu tư lãng phí, thậm chí quá tải thiết bị và hư hỏng sớm.
Bài viết tổng hợp đầy đủ kiến thức về phân loại, vai trò và cấu tạo của trạm biến áp 3 pha. Hỗ trợ người xem có thông tin và có cơ sở lựa chọn đúng ngay từ đầu.
Xem thêm: Trạm biến áp 3 pha: Quy trình sửa chữa trạm biến áp 3 pha
Trạm biến áp 3 pha là gì? Vai trò trong hệ thống điện công nghiệp
Định nghĩa, nguyên lý hoạt động và phân biệt với máy biến áp
Trạm biến áp 3 pha là một hệ thống hoàn chỉnh gồm máy biến áp, thiết bị đóng cắt, bảo vệ và phân phối điện. Có nhiệm vụ chuyển đổi điện áp từ cấp này sang cấp khác để cung cấp điện an toàn cho khu vực tiêu thụ.
Cần phân biệt rõ hai khái niệm:
- Máy biến áp là thiết bị đơn lẻ hoạt động theo nguyên lý cảm ứng điện từ.
- Trạm biến áp là toàn bộ hệ thống bao gồm máy biến áp cùng các thiết bị phụ trợ đi kèm.
Hệ thống điện công nghiệp dùng 3 pha thay vì 1 pha vì hiệu suất truyền tải cao hơn. Tổn thất điện năng thấp hơn và phù hợp với động cơ, máy móc công suất lớn trong các nhà máy sản xuất.
Cấp điện áp 22kV/0,4kV là cấu hình trạm biến áp phổ biến nhất tại Việt Nam, được hầu hết nhà máy và khu công nghiệp lựa chọn khi đấu nối vào lưới điện quốc gia.
Xem thêm: Phân biệt thuật ngữ Máy biến áp, Máy biến thế, Thiết bị transformer
Ứng dụng thực tế và lợi ích khi đầu tư trạm biến áp 3 pha riêng
Trạm biến áp 3 pha được lắp đặt tại nhà máy, khu công nghiệp. Các tòa nhà cao tầng, bệnh viện và khu dân cư có mật độ tiêu thụ điện cao. Đối với doanh nghiệp sản xuất, đầu tư trạm biến áp riêng và đấu nối ở cấp điện áp cao mang lại lợi ích rõ rệt về chi phí.
Theo Quyết định 1279/QĐ-BCT ngày 9/5/2025 của Bộ Công Thương, giá bán lẻ điện cho sản xuất được phân theo cấp điện áp: Cấp từ 110kV trở lên có giá giờ bình thường khoảng 1.811 đồng/kWh, trong khi cấp dưới 6kV lên đến 1.987 đồng/kWh. Doanh nghiệp nhận điện ở cấp 22kV trở lên qua trạm riêng luôn được tính giá thấp hơn so với mua điện ở cấp hạ áp. Cụ thể:
| Loại đơn vị | Loại trạm phù hợp |
| Nhà máy, KCN quy mô lớn (>1.000kVA) | Trạm phân phối riêng, đấu nối cấp 22kV, kiểu Kios hoặc trạm trong nhà |
| Xí nghiệp, xưởng sản xuất vừa và nhỏ | Trạm giàn hoặc trạm bệt, công suất 100–630kVA |
| Tòa nhà cao tầng, trung tâm thương mại | Trạm kín hoặc GIS (diện tích lắp đặt hạn chế) |
| Khu dân cư, vùng nông thôn | Trạm treo, công suất nhỏ |
Phân loại trạm biến áp 3 pha
Phân loại theo cấp điện áp
Theo quy định ngành điện Việt Nam, các cấp điện áp được chia như sau:
| Cấp điện áp | Phạm vi | Ứng dụng |
| Siêu cao áp | > 220kV | Truyền tải liên miền |
| Cao áp | > 35kV đến 220kV | Trạm khu vực, trạm nguồn |
| Trung áp | > 1kV đến 35kV | Trạm phân phối KCN, nhà máy |
| Hạ áp | ≤ 1kV (thường 0,4kV) | Cấp điện trực tiếp thiết bị |
Cấp trung áp, đặc biệt là 22kV là nguồn phân phối điện được sử dụng phổ biến nhiều tỉnh, thành phố và khu công nghiệp ở Việt Nam. Đây là mức điện áp mà phần lớn nhà máy, khu công nghiệp. Chúng đấu nối từ lưới điện quốc gia trước khi hạ xuống 0,4kV để cấp cho thiết bị sản xuất.
Phân loại theo kiểu xây dựng trạm biến áp 3 pha

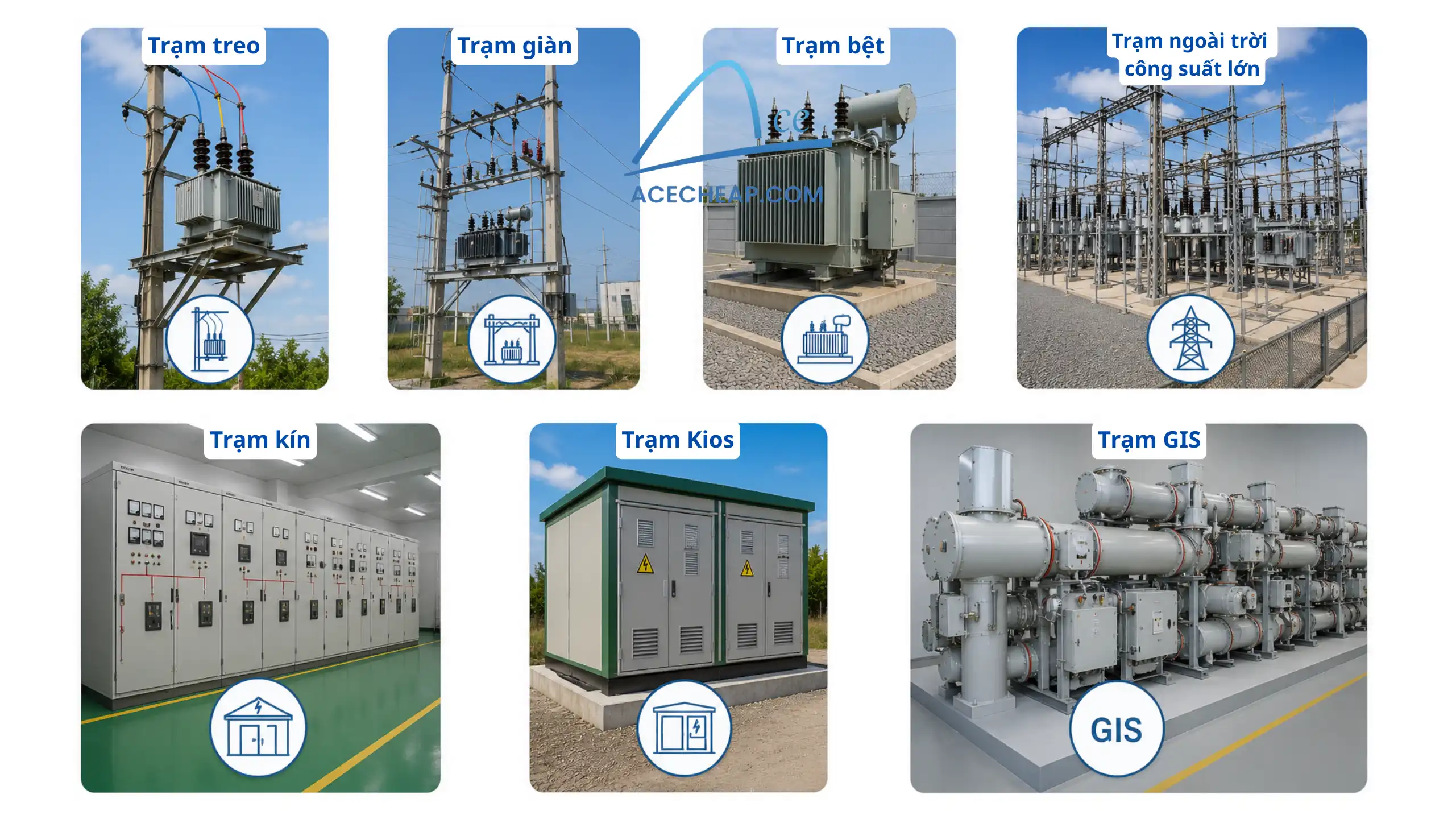

Trạm biến áp 3 pha được phân loại theo từng kiểu xây dựng và từng ứng dụng cụ thể như:
| Loại trạm | Vị trí | Công suất phổ biến | Ưu điểm | Nhược điểm |
| Trạm treo | Ngoài trời (Toàn bộ thiết bị cao áp, hạ áp và máy biến áp được treo trên cột) | Từ 25 đến 250kVA | Chi phí thấp, phù hợp khu dân cư hoặc phụ tải nhỏ | Giới hạn công suất |
| Trạm giàn | Ngoài trời (Đặt trên giá đỡ giữa hai cột trụ lớn) | Từ 100 đến 630kVA. | Dễ mở rộng, phù hợp xí nghiệp vừa và nhỏ | Chiếm không gian |
| Trạm bệt (trạm nền) | Ngoài trời (Đặt trên bệ xi măng dưới đất, thiết bị cao áp vẫn đặt trên cột, có tường rào bảo vệ) | Trung bình – lớn | Vận hành ổn định, phù hợp khu vực có quỹ đất, cơ quan, xí nghiệp. | Cần diện tích đất |
| Trạm ngoài trời công suất lớn | Ngoài trời (Dùng cho trạm trung gian) | Lớn | Lắp nhanh | Chi phí đầu tư cao, cần diện tích rộng |
| Trạm kín | Trong nhà (Chia thành phòng cao áp, phòng máy biến áp và phòng hạ áp riêng biệt) | Trung bình – lớn | Mỹ quan, an toàn, phù hợp khu đô thị, khu dân cư mật độ ca | Chi phí xây dựng cao |
| Trạm Kios (hợp bộ) | Trong nhà/ Bán ngoài trời (Gồm 3 khoang: trung thế, máy biến áp và hạ thế) | Trung bình – lớn | Gọn, lắp nhanh, xu hướng được nhiều nhà máy và tòa nhà lựa chọn. | Chi phí đầu tư cao hơn trạm hở |
| Trạm GIS (Gas Insulated Switchgear | Trong nhà (Sử dụng khí SF6 cách điện cho thiết bị đóng cắt) | Lớn | Diện tích nhỏ, an toàn cao, phù hợp khu vực đô thị có diện tích hạn chế | Chi phí đầu tư cao nhất |
Phân loại theo chức năng trong hệ thống điện
Theo vai trò trong lưới điện, trạm biến áp được chia thành ba loại theo chuỗi truyền tải:
Nguồn phát điện → Trạm biến áp truyền tải → Trạm biến áp trung gian → Trạm biến áp phân phối → Nhà máy/hộ tiêu thụ
- Trạm truyền tải: Nhận điện áp siêu cao/cao áp từ nhà máy điện, truyền tải đi xa.
- Trạm biến áp trung gian: Hạ điện áp từ 110 – 220kV xuống 22 – 35kV để cấp cho khu vực.
- Trạm biến áp phân phối: Hạ điện áp từ 22 – 35kV xuống 0,4kV, là loại trạm doanh nghiệp trực tiếp đầu tư và vận hành, công suất phổ biến từ 50 – 2.500kVA.
Cấu tạo trạm biến áp 3 pha

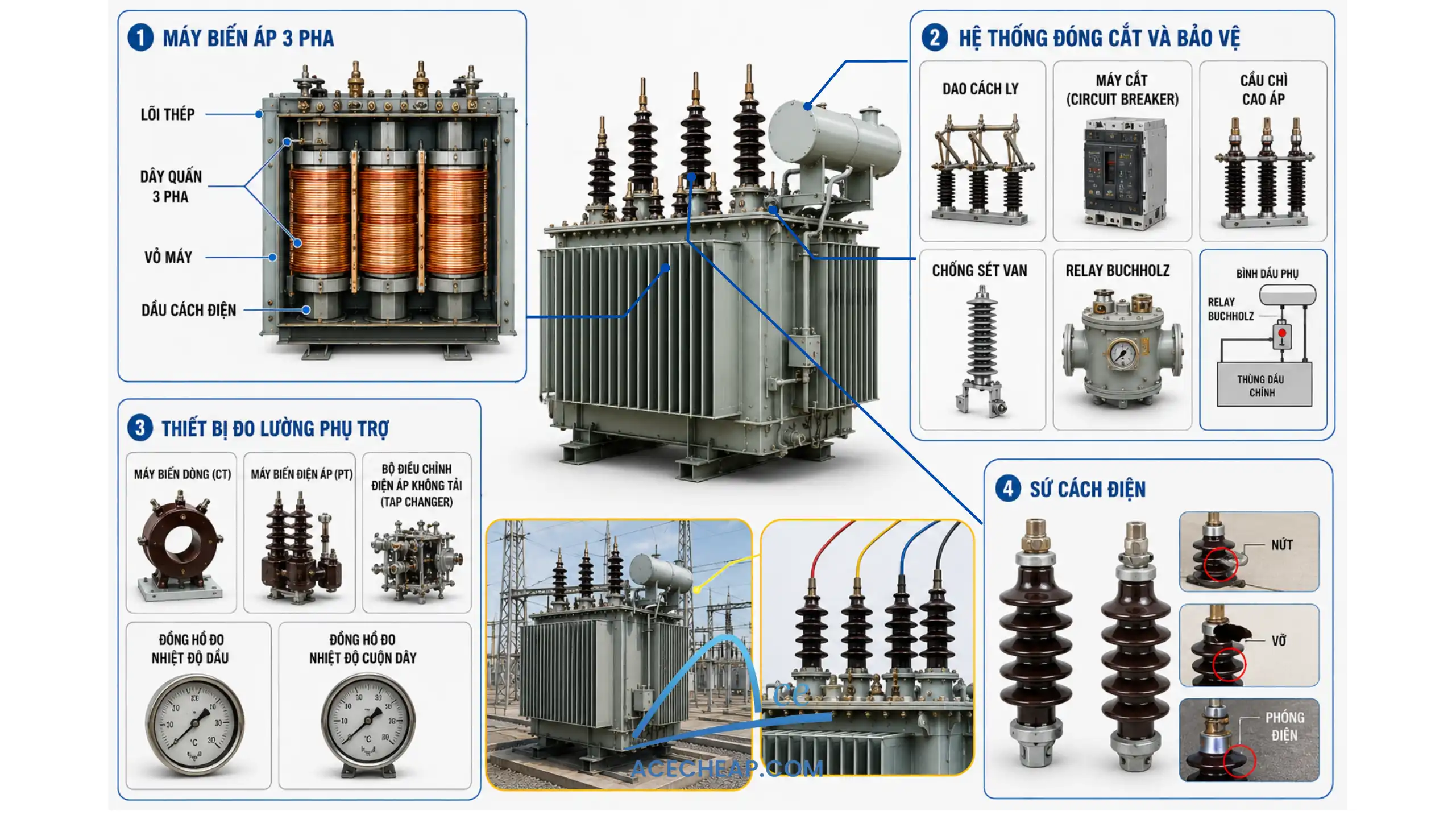

Cấu tạo trạm biến áp 3 pha bao gồm máy biến áp cùng các thiết bị phụ trợ đi kèm:
Máy biến áp 3 pha – lõi thép, dây quấn, vỏ máy, dầu cách điện
Máy biến áp 3 pha là bộ phận trung tâm của trạm biến áp 3 pha, gồm bốn thành phần chính:
Lõi thép: Gồm 3 trụ từ ghép từ các lá thép kỹ thuật điện phủ sơn cách điện. Có nhiệm vụ dẫn từ thông giữa các cuộn dây.
Dây quấn 3 pha: Gồm 6 cuộn dây đồng cách điện (3 cuộn sơ cấp, 3 cuộn thứ cấp), quấn quanh trụ từ theo các kiểu đấu dây phổ biến như Yyn0, Dyn11. Chất lượng lớp cách điện của dây quấn quyết định trực tiếp tuổi thọ máy biến áp. Đây cũng là lý do dây điện từ dùng để quấn máy biến áp cần đạt đúng cấp cách điện và tiêu chuẩn kỹ thuật.
Xem thêm: Phân loại và tiêu chuẩn kỹ thuật dây điện từ quấn motor [Phần 1]
Vỏ máy: Bảo vệ ruột máy, có hai kiểu làm mát chính: kiểu kín (cánh tản nhiệt tự giãn nở). Kiểu hở (bình dầu phụ kết hợp cánh tản nhiệt).
Dầu cách điện: Vừa cách điện vừa tản nhiệt cho cuộn dây và lõi thép. Chất lượng dầu ảnh hưởng trực tiếp đến khả năng vận hành an toàn của máy.
Hệ thống đóng cắt và bảo vệ
Trạm biến áp 3 pha không thể vận hành an toàn nếu thiếu hệ thống đóng cắt và bảo vệ:
- Dao cách ly: Cách ly thiết bị khỏi nguồn điện khi cần kiểm tra, bảo trì.
- Máy cắt (Circuit Breaker): Tự động ngắt mạch khi xảy ra quá tải hoặc ngắn mạch.
- Cầu chì cao áp: Bảo vệ máy biến áp ở phía sơ cấp.
- Chống sét van: Bảo vệ trạm khỏi xung điện áp do sét đánh.
- Relay Buchholz: Đây là một trong những thiết bị bảo vệ quan trọng đối với máy biến áp dầu có bình dầu phụ.
Relay gắn giữa thùng dầu chính và bình dầu phụ. Phát hiện khí sinh ra hoặc dòng dầu di chuyển bất thường bên trong máy. Khi có sự cố nhỏ (phóng điện cục bộ, quá nhiệt nhẹ), relay phát tín hiệu cảnh báo (alarm); Khi sự cố nghiêm trọng (ngắn mạch nội bộ), relay tác động cắt máy ngay lập tức (trip) để tránh hư hỏng lan rộng.
Thiết bị đo lường phụ trợ
- Máy biến dòng (CT) và máy biến điện áp (PT). Phục vụ đo đếm sản lượng điện và cấp tín hiệu cho hệ thống rơle bảo vệ.
- Bộ điều chỉnh điện áp không tải (Tap changer). Cho phép điều chỉnh tỷ số biến áp theo từng nấc để bù sụt áp lưới, thường điều chỉnh khi máy đã cắt điện.
- Đồng hồ đo nhiệt độ dầu và cuộn dây. Cảnh báo khi nhiệt độ vượt ngưỡng an toàn, giúp phát hiện sớm nguy cơ quá tải.
- Sứ cách điện là điểm kết nối giữa cáp điện và máy biến áp. đồng thời cách điện giữa phần mang điện và vỏ máy.
Đây là một trong những bộ phận thường xuyên chịu tác động của môi trường và cần được kiểm tra định kỳ. Thường gặp tình trạng nứt, vỡ hoặc phóng điện bề mặt sau thời gian dài vận hành.
Khi sứ cách điện xuống cấp, cần thay thế đúng chủng loại và cấp điện áp để đảm bảo an toàn vận hành.
Kết luận
Trạm biến áp 3 pha có nhiều loại khác nhau về cấp điện áp và kiểu xây dựng. Mỗi loại có chức năng riêng phù hợp với nhu cầu sử dụng riêng. Hiểu đúng cấu tạo từng bộ phận, nhằm lựa chọn, vận hành và bảo trì trạm biến áp hiệu quả, tránh những sự cố tốn kém về sau.
Ace Cheap Việt Nam nhận sản xuất máy biến áp, máy biến áp 1 pha, máy biến áp 3 pha. Cung cấp vật tư, linh kiện thay thế cho trạm biến áp 3 pha: sứ cách điện, dây điện từ, vật liệu cách điện – với giá thành tận kho-xưởng. Liên hệ để được tư vấn chọn đúng vật tư phù hợp với nhu cầu!
