Dây điện từ quấn motor không chỉ cần đáp ứng tiêu chuẩn chất lượng cao. Mà còn phù hợp với từng loại motor, từng môi trường làm việc khác nhau.
Bài viết dưới đây sẽ trình bày các tiêu chuẩn quốc tế và Việt Nam, áp dụng cho dây điện từ quấn motor. Đồng thời, cung cấp những hướng dẫn thực hàng chọn dây đúng kỹ thuật. Cùng các lỗi thường gặp khi sử dụng các loại dây đồng quấn motor. Nhằm nâng cao hiệu quả vận hành và độ bền của thiết bị.
Xem thêm: Phân loại và tiêu chuẩn kỹ thuật dây điện từ quấn motor [Phần 1]
Tiêu chuẩn quốc tế và Việt Nam cho dây điện từ quấn motor
Các tiêu chuẩn về dây quấn motor thường được quy định rõ ràng qua các hệ thống tiêu chuẩn. Như IEC 60317 của Tổ chức Tiêu chuẩn Quốc tế, tiêu chuẩn TCVN của Việt Nam. Cùng một số tiêu chuẩn từ các nước như Nhật Bản, Mỹ, Hàn Quốc. Dưới đây là từng bộ tiêu chuẩn như:
Bộ tiêu chuẩn IEC 60317 – hệ thống phân cấp dây quấn quốc tế
Bộ tiêu chuẩn IEC 60317 là hệ thống tiêu chuẩn toàn cầu dành cho các loại dây đồng, nhôm. Được dùng trong quấn motor, máy biến áp và các thiết bị điện khác. Bộ này gồm nhiều phần, trong đó phân loại theo dạng dây, cấp chịu nhiệt và loại men phủ.
Trong tiêu chuẩn IEC 60317, các phần được phân theo dạng dây (dây tròn, dây chữ nhật). Mức cách điện (men cao cấp, men thông thường) và chịu nhiệt (200°C, 220°C, 250°C).
Ví dụ, mã IEC 60317-13 đại diện cho dây loại EI/AIW cấp 200°C. Phù hợp cho các motor yêu cầu khả năng chịu nhiệt cao và độ bền lâu dài.
Việc tiêu chuẩn hóa này còn cho phép các nhà cung cấp và khách hàng có thể thống nhất về đặc tính kỹ thuật của dây điện. Nhằm đảm bảo tính tương thích, tránh tối đa tình trạng mua phải hàng không đúng chuẩn, gây ảnh hưởng đến hiệu suất hoạt động của motor.
Tiêu chuẩn Việt Nam TCVN 7675 – tương đương IEC
Tiêu chuẩn TCVN 7675 do Việt Nam ban hành, nhằm mục đích đồng bộ với hệ thống tiêu chuẩn quốc tế IEC 60317. Tạo ra một môi trường kiểm định, đánh giá chất lượng dây đồng phù hợp với nhu cầu của thị trường Việt Nam. TCVN 7675 đã ban hành, trong đó có các phần quan trọng. Bao gồm phần về dây EI/AIW, dây cách điện cao cấp, chịu nhiệt 200°C, 220°C.
Với tiêu chuẩn này, các doanh nghiệp trong ngành dây điện từ quấn motor có thể xác định và kiểm tra độ an toàn của sản phẩm trước khi đưa ra thị trường. Các tiêu chí như lớp men bảo vệ, độ dày men, khả năng chịu nhiệt, tính đàn hồi của dây đều được quy định rõ ràng. Từ đó nâng cao chất lượng dây quấn motor. Tránh phải rủi ro hỏng hóc khi vận hành dưới điều kiện tải cao hoặc môi trường khắc nghiệt.
Tiêu chuẩn JIS C 3202, UL và KS C 3017 – nhận biết khi nhập khẩu
Khi nhập khẩu dây điện quấn motor từ Nhật Bản, Mỹ hoặc Hàn Quốc, cần hiểu rõ các tiêu chuẩn JIS C 3202, UL và KS C 3017. Các tiêu chuẩn này quy định về cấu tạo dây, lớp cách điện, độ bền cơ học và cấp chịu nhiệt. Đồng thời, chúng giúp đánh giá khả năng vận hành của dây trong những điều kiện làm việc và yêu cầu kỹ thuật khác nhau.
Tiêu chuẩn JIS C 3202 của Nhật Bản phù hợp với các thiết bị đòi hỏi độ bền cao. Cùng khả năng chống quá nhiệt, chống nhiễu. Trong khi đó, tiêu chuẩn UL (Underwriters Laboratory) của Mỹ đặc biệt chú trọng đến an toàn. Và khả năng chống cháy nổ, các tiêu chí về môi trường. KS C 3017 của Hàn Quốc đóng vai trò như một tiêu chuẩn bổ sung. Giúp phân biệt rõ ràng các loại dây phù hợp với các ứng dụng công nghiệp, dân dụng.
Sự hiểu biết rõ ràng về các tiêu chuẩn này giúp các kỹ sư, nhà cung cấp dễ dàng đọc hiểu catalog sản phẩm nước ngoài. Từ đó đảm bảo chất lượng cũng như độ tin cậy của hệ thống motor khi đưa vào vận hành.

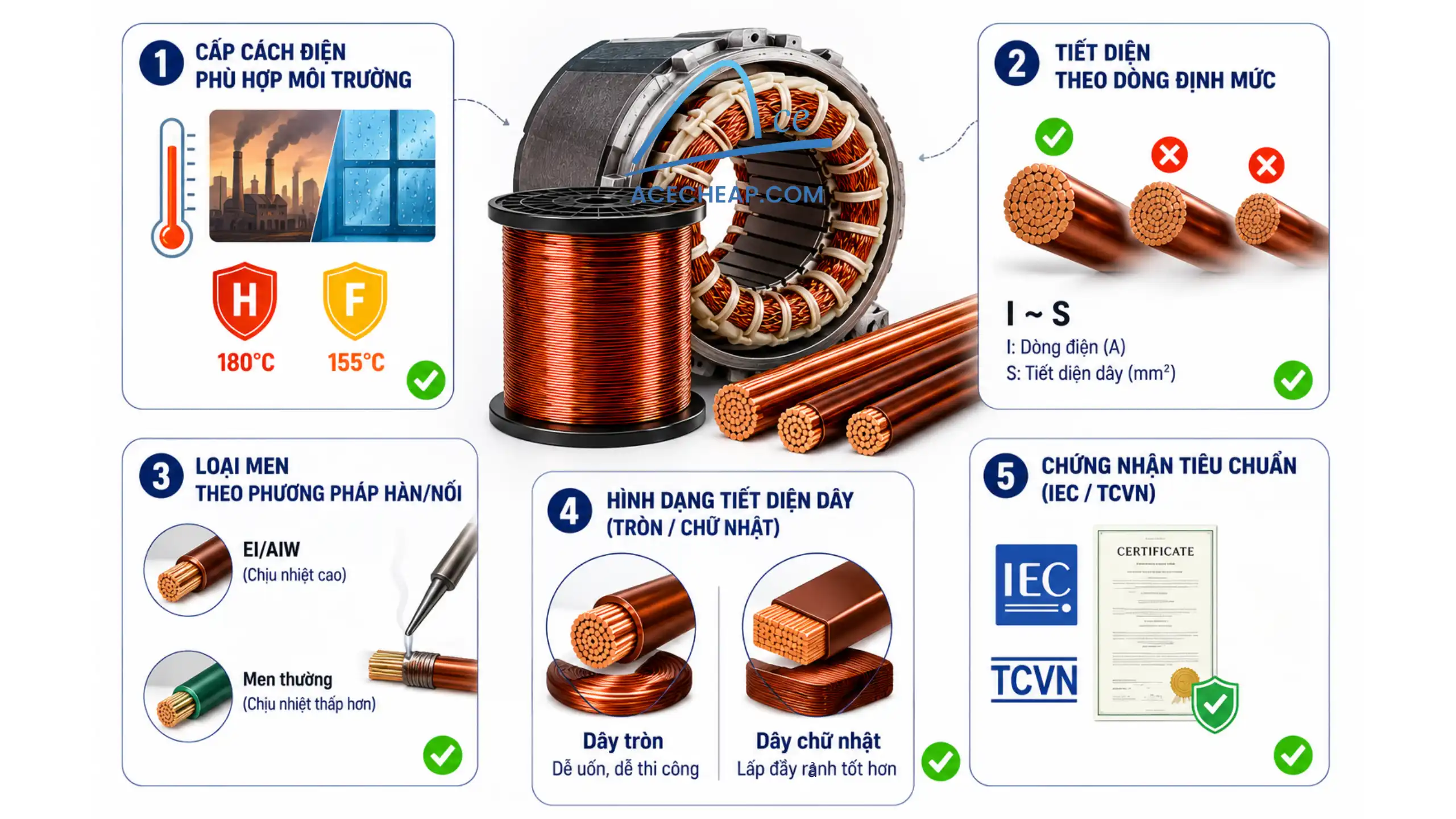

Cách chọn dây điện từ quấn motor đúng kỹ thuật
Nên chọn đúng loại dây, đúng cấp cách điện, tiết diện phù hợp, loại men và chứng nhận tiêu chuẩn rõ ràng. Đảm bảo hiệu quả hoạt động, độ bền của motor cũng như an toàn cho người dùng. Một số yếu tố này thể hiện qua các tiêu chí như:
1. Cấp cách điện phù hợp môi trường làm việc
Đây là yếu tố quan trọng, bởi mỗi môi trường làm việc đều có đặc điểm riêng. Cụ thể về nhiệt độ, độ ẩm, chống bụi, chất ăn mòn. Dây quấn motor cần có lớp men cách điện phù hợp để chịu đựng các tác nhân bên ngoài và kéo dài tuổi thọ cho motor. Ví dụ, dây cấp H (180°C) sẽ phù hợp hơn trong các môi trường có nhiệt độ cao. Trong khi dây cấp F (155°C) phù hợp môi trường bình thường.
Tình trạng môi trường là yếu tố quyết định trong việc lựa chọn lớp men emay. Đặc biệt với các motor công nghiệp chạy liên tục, yêu cầu lớp men chịu nhiệt và cách điện cao. Trong khi đó, các motor nhỏ, ít tải thì có thể sử dụng dây cấp F để giảm chi phí nhưng vẫn đảm bảo an toàn.
Xem thêm: Cấp cách điện là gì? Bảng các cấp chịu nhiệt theo tiêu chuẩn IEC mới
2. Tiết diện theo dòng định mức
Dây đồng có độ dẫn điện tốt, do đó tiết diện phải phù hợp với dòng điện chạy qua. Để tránh gây quá nhiệt, giảm độ bền của dây. Một dây quá nhỏ sẽ dễ gây quá nhiệt, dẫn đến lớp men và cách điện bị phá hủy, động cơ dễ bị cháy.
Các công thức tính toán dựa trên độ dẫn điện của đồng, chiều dài dây và dòng điện tối ưu. Kỹ sư cần tuân thủ đúng tiêu chuẩn. Đồng thời kiểm tra thực tế để đảm bảo dây có thể chịu đựng tốt tải trọng đã định.
3. Loại men theo phương pháp hàn/nối
Chọn loại men phù hợp ảnh hưởng trực tiếp đến khả năng chịu nhiệt và chống oxy hóa của dây. Các loại men cao cấp (men EI/AIW) thường dùng trong các ứng dụng đòi hỏi độ bền cao. Cùng khả năng chịu nhiệt tới 200°C, phù hợp cho motor cường độ cao, motor làm việc liên tục. Trong khi đó, dây men thường dùng cho các ứng dụng dân dụng, có khả năng chịu nhiệt thấp hơn, chi phí thấp hơn.
Ngoài ra, phương pháp nối dây cũng cần được chọn lựa phù hợp. Để đảm bảo các phần nối có độ bền, chống sự phá hủy do tác động nhiệt hoặc cơ học. Công nghệ thi công và kiểm tra lớp men phải tuân thủ tiêu chuẩn, tránh gây ra các điểm yếu trong cuộn dây.
4. Hình dạng tiết diện dây (tròn/chữ nhật)
Hình dạng dây ảnh hưởng đến khả năng luồng khí, khả năng quấn đồng đều và màu sắc tổ chức của dây. Dây đồng chữ nhật thường được dùng trong các motor công nghiệp lớn. Có khả năng lấp đầy khuôn quấn tốt hơn, giảm độ dư trong dây. Trong khi đó, dây tròn phù hợp với các mô hình quấn truyền thống, dễ uốn, dễ thi công.
Xem thêm: Phân loại và tiêu chuẩn kỹ thuật dây điện từ quấn motor [Phần 1]
5. Chứng nhận tiêu chuẩn (IEC/TCVN)
Chứng nhận tiêu chuẩn là bằng chứng rõ ràng nhất về chất lượng sản phẩm. Các dây điện dây đồng quấn motor có chứng nhận tiêu chuẩn quốc tế hay quốc gia sẽ có độ tin cậy cao hơn. Người mua, kỹ sư kỹ thuật nên ưu tiên lựa chọn các sản phẩm có chứng nhận phù hợp để tránh rủi ro.
Các chứng nhận này còn giúp quá trình kiểm tra, bảo trì và đấu thầu dễ dàng hơn. Tránh ảnh hưởng về chất lượng trong giai đoạn đưa vào vận hành. Tuy nhiên, cần xem xét kỹ các giấy tờ đi kèm, kiểm tra tem nhãn, quét mã QR để xác thực nguồn gốc, chất lượng của dây quấn motor.

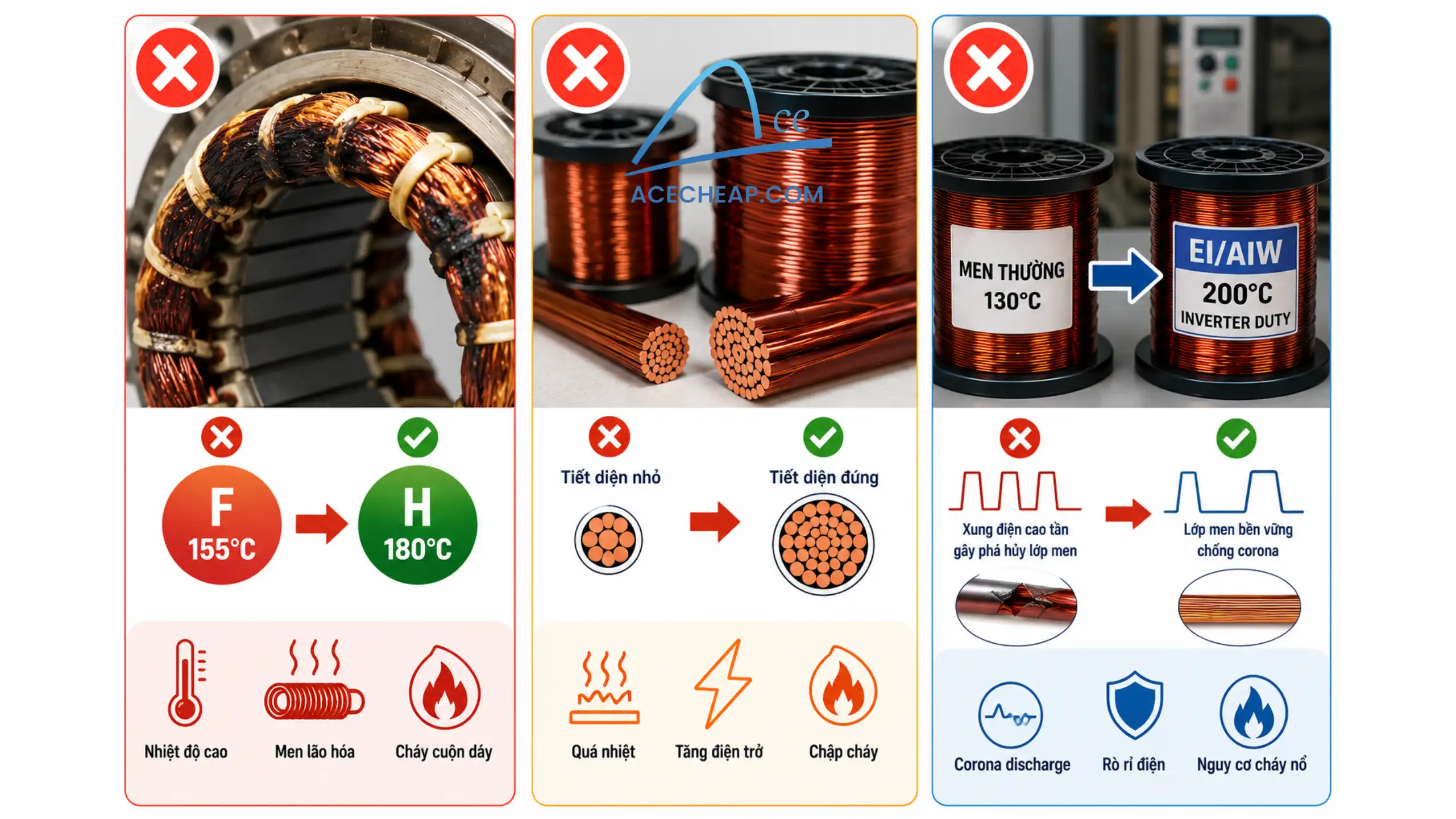

Những lỗi thường gặp khi chọn và sử dụng dây điện từ quấn motor
Trong quá trình chọn lựa và vận hành, nhiều doanh nghiệp mắc phải các sai lầm phổ biến. Dẫn đến hệ quả không mong muốn như hỏng hóc, cháy dây, hoặc giảm tuổi thọ của motor. Nhận biết và khắc phục các lỗi này sẽ giúp đảm bảo an toàn cho hệ thống:
Chọn sai cấp chịu nhiệt – nguyên nhân hàng đầu gây cháy cuộn dây
Lỗi này thường xảy ra do lựa chọn sai cấp chịu nhiệt của dây điện quấn motor hoặc không đánh giá đúng môi trường vận hành. Khi sử dụng dây cấp F (155°C) trong điều kiện nhiệt độ cao hoặc tải nặng. Lớp men cách điện có thể bị lão hóa và hư hỏng. Điều này làm giảm tuổi thọ dây, gây chập cháy và ảnh hưởng đến hiệu suất hoạt động của motor.
Chọn đúng cấp chịu nhiệt sẽ giúp duy trì độ bền của lớp men, giữ lớp cách điện ổn định. Tránh những rủi ro về an toàn không đáng có, góp phần bảo vệ tài sản và nâng cao độ tin cậy của hệ thống.
Xem thêm: Tìm hiểu các lớp cách điện – Lớp men cách điện cho động cơ
Chọn tiết diện nhỏ hơn yêu cầu
Chọn tiết diện dây nhỏ hơn quy định là một trong những lỗi phổ biến nhưng lại mang tính rủi ro cực kỳ cao. Khi tiết diện quá nhỏ, điện trở của dây sẽ tăng theo công thức R = ρL/A, dẫn tới tổn hao nhiệt lớn hơn bình thường. Tình trạng này gây nóng cục bộ, làm lớp men hoặc lớp sơn cách điện bị phân hủy, thậm chí dẫn đến chập cháy dây cuộn.
Trong điều kiện tải cao, dây nhỏ sẽ không còn khả năng chịu đựng, dẫn đến cháy dây. Gây hỏng hóc toàn bộ hệ thống motor, ảnh hưởng nghiêm trọng đến sản xuất.
Do đó, kỹ sư cần tuân thủ các tiêu chuẩn về tiết diện dây. Đảm bảo dòng làm việc không vượt quá khả năng chịu tải của các loại dây đồng quấn motor. Cần kiểm tra định kỳ để phát hiện các dấu hiệu quá nhiệt sớm. Từ đó phòng tránh các tai nạn về hỏng hóc dây quấn.
Không dùng đúng loại men khi sử dụng biến tần (VFD)
Sử dụng dây men EI/AIW (cấp 200°C) là bắt buộc khi quấn motor hoạt động trong môi trường sử dụng biến tần (VFD). Khi sử dụng loại dây men thông thường, khả năng bị corona discharge (xung điện phân cực) sẽ phá hủy lớp men. Gây rò rỉ điện, giảm tuổi thọ dây và tăng nguy cơ cháy nổ.
Hiện tượng này xảy ra rõ rệt khi tần số cao hoặc cường độ dao động lớn do biến tần tạo ra. Vì vậy, các kỹ sư cần lựa chọn dây đồng quấn motor có lớp men phù hợp. Có khả năng chống lại hiện tượng này. Dây có Inverter Duty hoặc dây men IEC 60317 cấp 200°C sẽ phù hợp hơn trong điều kiện này.
Không chỉ vậy, các nhà sản xuất cũng cần thiết kế hệ thống quấn dây phù hợp. Kiểm tra kỹ các lớp men, tránh các sơ xuất trong thi công, để bảo đảm an toàn lâu dài cho hệ thống motor trong môi trường biến tần sử dụng công nghiệp hiện đại.
Kết luận
Phân loại và nắm vững các tiêu chuẩn kỹ thuật của dây đồng quấn motor. Nhằm đảm bảo hiệu quả, an toàn, và độ bền của hệ thống motor trong mọi điều kiện vận hành. Từ tiêu chuẩn quốc tế, tiêu chuẩn trong nước, đến các quy định nhập khẩu.
Tất cả đều hướng tới mục tiêu nâng cao chất lượng sản phẩm và giảm thiểu các rủi ro kỹ thuật, môi trường. Giúp các doanh nghiệp duy trì hoạt động ổn định, tiết kiệm chi phí dài hạn và tạo ra lợi thế cạnh tranh rõ rệt cho doanh nghiệp sản xuất.
