Dây điện từ quấn motor có vai trò quan trọng trong quá trình tạo ra và duy trì từ trường trong các cuộn dây của motor. Việc lựa chọn đúng loại dây phù hợp không những đảm bảo hiệu quả vận hành tối ưu mà còn kéo dài tuổi thọ của motor.
Trong bài viết này, chúng ta sẽ đi sâu vào các yếu tố phân loại phù hợp để quấn motor. Phân loại dựa trên lớp cách điện men emay và các tiêu chuẩn nhiệt độ. Qua đó giúp các nhà sản xuất, kỹ sư kỹ thuật dễ dàng theo dõi và lựa chọn loại dây phù hợp cho từng ứng dụng cụ thể.
Xem thêm: Phân loại và tiêu chuẩn kỹ thuật dây điện từ quấn motor [Phần 2]
Dây điện từ quấn motor là gì? Cấu tạo và vai trò trong động cơ
Dây điện từ quấn motor được chế tạo đặc biệt theo tiêu chuẩn kỹ thuật cao. Có khả năng chịu nhiệt, chống rò rỉ điện và phù hợp với các môi trường làm việc khắc nghiệt:

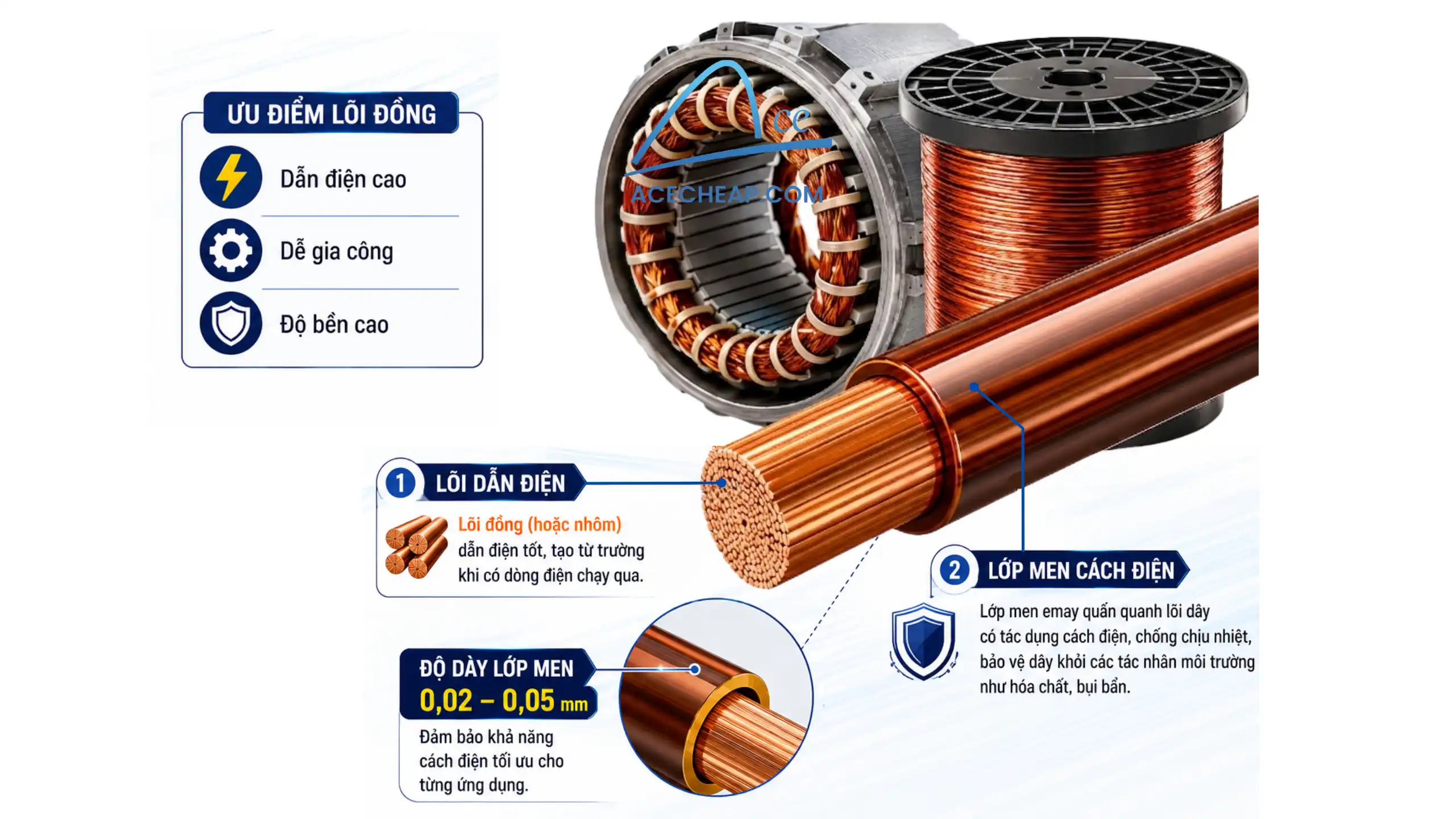

Định nghĩa và cấu tạo cơ bản
Dây điện từ quấn motor gồm các thành phần chính: lõi đồng hoặc nhôm và lớp men cách điện. Lõi đồng (hoặc nhôm) chính là phần làm nhiệm vụ dẫn điện. Chúng tạo từ trường qua các cuộn dây khi có dòng điện chạy qua.
Chất liệu đồng thường được lựa chọn nhiều hơn do khả năng dẫn điện cao, dễ gia công và độ bền cao. Lớp men emay quấn quanh lõi dây có tác dụng cách điện, chống chịu nhiệt. Bảo vệ dây khỏi các tác nhân môi trường như hóa chất, bụi bẩn. Men emay thường có độ dày từ 0,02 đến 0,05mm, giúp đảm bảo khả năng cách điện tối ưu cho từng loại ứng dụng.
Vai trò của dây điện từ quấn motor điện
Dây điện từ đóng vai trò chính trong quá trình vận hành của các loại motor cảm ứng hoặc motor đồng bộ. Khi dòng điện chạy qua các cuộn dây, phần lõi dây sinh ra từ trường đều đặn và ổn định. Tạo điều kiện thuận lợi cho quá trình chuyển đổi năng lượng điện thành cơ năng.
Trong kỹ thuật, dây quấn motor đảm nhận nhiệm vụ tạo ra từ trường quay. Đây là yếu tố quyết định đến hoạt động của motor. Sai lệch trong việc chọn loại dây hoặc lớp cách điện có thể dẫn đến hiện tượng quá nhiệt, gây mất pha. Giảm hiệu quả chuyển đổi năng lượng hoặc hư hỏng nhỏ nhất như cháy cuộn dây.
So sánh dây đồng và dây nhôm quấn motor
Việc lựa chọn giữa dây đồng và dây nhôm dựa trên các yếu tố. Cụ thể như chi phí, hiệu suất dẫn điện, trọng lượng và phù hợp với từng ứng dụng thực tế.
Dây đồng có độ dẫn điện cao với giá trị khoảng 59,6 × 10⁶ S/m. Và chúng lớn hơn nhiều so với nhôm là 37,7 × 10⁶ S/m.
Điều này giúp dây đồng giảm thiểu tổn thất năng lượng do trở kháng. Phù hợp cho các motor công suất lớn hoặc yêu cầu cao về hiệu quả. Tuy nhiên, giá thành của dây đồng thường cao hơn. Cũng như trọng lượng của dây đồng nặng hơn so với dây nhôm cùng tiết diện.

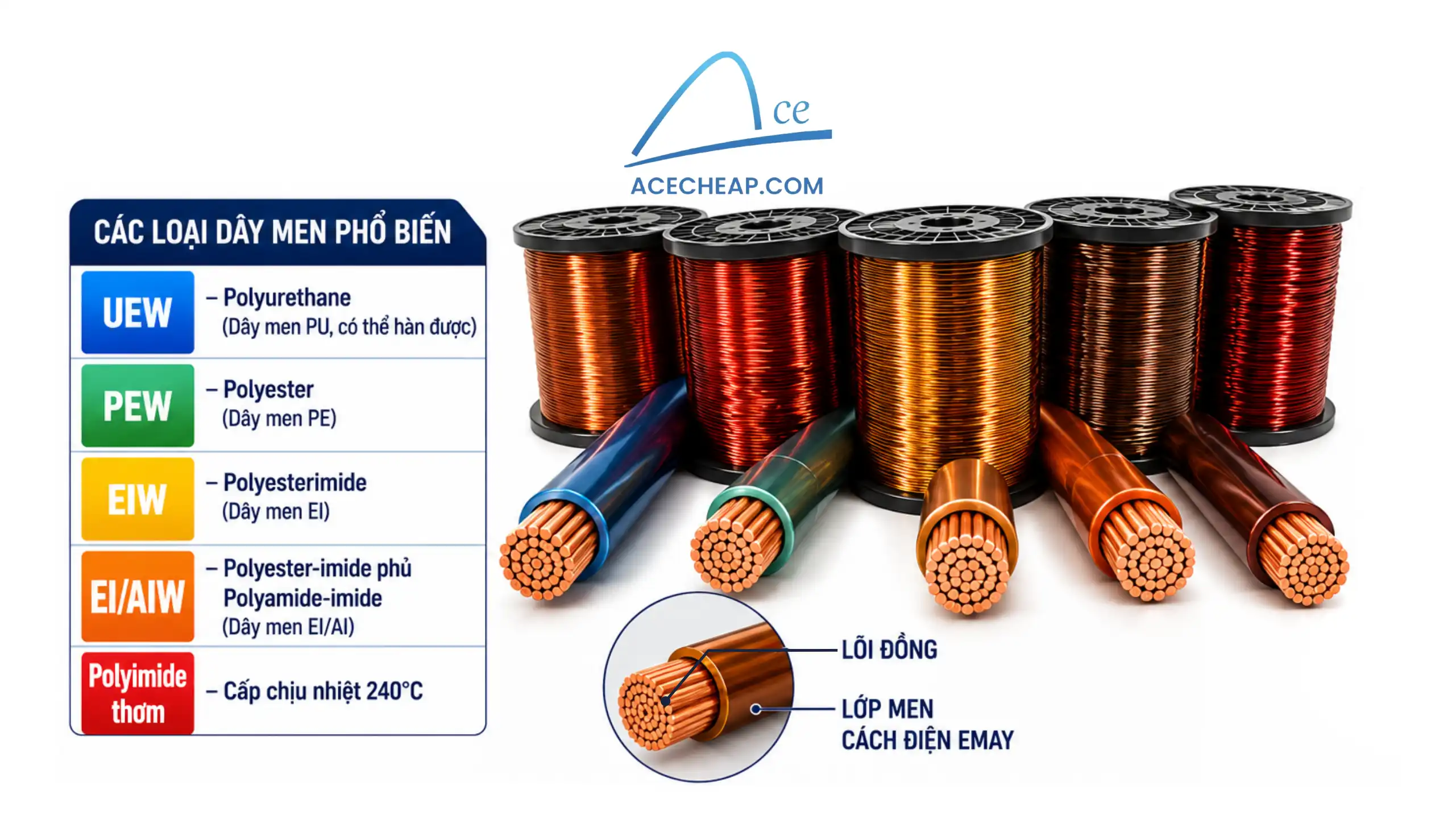

Phân loại dây điện từ quấn motor theo lớp cách điện (men emay)
Dây đồng quấn motor được phân loại theo lớp cách điện dựa trên loại men emay sử dụng. Các loại dây đồng quấn motor bao gồm:
- UEW – Polyurethane (dây men PU, có thể hàn được)
- PEW – Polyester (dây men PE)
- EIW – Polyesterimide (dây men EI)
- EI/AIW – Polyester-imide phủ Polyamide-imide (dây men EI/AI)
- Polyimide thơm – cấp chịu nhiệt 240°C
Xem thêm: Tìm hiểu các lớp cách điện – Lớp men cách điện cho động cơ
Cấp cách điện theo nhiệt độ – Tiêu chuẩn IEC 60085 và TCVN
Trong quá trình lựa chọn dây đồng quấn motor, ngoài lớp cách điện còn quan trọng hơn là khả năng chịu nhiệt của dây. Điều này dựa trên tiêu chuẩn quốc tế IEC 60085 và tiêu chuẩn Việt Nam TCVN.
Bảng phân cấp nhiệt độ đầy đủ (Y → C)
Các cấp cách điện được quy định rõ ràng để đảm bảo hiệu quả hoạt động trong từng ứng dụng, từ Y (90°C) đến C (>180°C).
Cấp B, F, H phổ biến nhất trong công nghiệp VN – phân tích thực tế
Trong thực tế tại các nhà máy, xí nghiệp và hệ thống sản xuất của Việt Nam, dây điện từ quấn motor công nghiệp thường dùng cấp F hoặc H.
Nhằm nâng cao độ an toàn và độ bền của hệ thống. Các nhà thiết kế, kỹ sư thường ưu tiên chọn cấp F cho các ứng dụng trung bình. Cấp H cho các motor hoạt động liên tục 24/7 hoặc trong môi trường có điều kiện khắc nghiệt.
Cách đọc ký hiệu cấp cách điện trên tem motor
Trên nhãn mác của motor, thông thường kỹ thuật viên sẽ gặp các ký hiệu như “Ins. Class F” hoặc “Thermal Class 155°C”.
Việc hiểu rõ các ký hiệu này giúp kỹ thuật viên lựa chọn đúng loại dây phù hợp theo nhiệt độ làm việc của motor. Chẳng hạn, nếu thấy ký hiệu “Class H”, chứng tỏ dây cuốn có khả năng chịu nhiệt tối đa đến 180°C. Phù hợp cho các hệ thống chạy liên tục hoặc môi trường khắc nghiệt.
Ngoài tiêu chuẩn IEC, các tiêu chuẩn TCVN cũng đã quy định rõ cách đọc. Thể hiện sự nhất quán trong các hệ thống kiểm tra, bảo trì và sản xuất dây đồng quấn motor.
Xem thêm: Cấp cách điện là gì? Bảng các cấp chịu nhiệt theo tiêu chuẩn IEC mới
Phân loại dây điện từ quấn motor theo tiết diện và đường kính – AWG, mm² và ứng dụng thực tế
Các hệ thống đo lường phổ biến là AWG, mm², giúp kỹ thuật viên dễ dàng quy đổi. Lựa chọn dây điện từ quấn motor phù hợp với công suất motor và môi trường sử dụng cụ thể như:
Hệ đo AWG và mm² – phân biệt và quy đổi
Hệ đo AWG (American Wire Gauge) có ký hiệu bằng các số nhỏ hơn thể hiện dây to hơn. Trong khi hệ mét mm² lại trực tiếp thể hiện diện tích mặt cắt của lõi dây. Cách quy đổi giữa AWG và mm² thuận tiện cho các kỹ sư, giúp xác định đúng dây phù hợp với từng công suất.
Ví dụ, dây AWG 12 tương đương khoảng 3,31mm², AWG 16 là 1,31mm², AWG 20 là 0,52mm², và AWG 24 là 0,20mm².
Tuy nhiên, nhiều nhà sản xuất hoặc nhà nhập khẩu tại Việt Nam vẫn gặp khó khăn trong việc chọn đúng mã cỡ dây, nhất là khi catalog từ nước ngoài không rõ ràng. Do đó, kỹ sư cần lưu ý quy đổi chính xác, dựa trên tiêu chuẩn quốc tế để tránh quá tải, gây chập cháy hoặc giảm tuổi thọ dây quấn.
Chọn tiết diện dây theo công suất motor
Việc xác định đúng tiết diện dây điện từ quấn motor phù hợp dựa trên công suất motor. Yếu tố quyết định hiệu quả, an toàn của hệ thống. Dưới đây là hướng dẫn nhanh:
- Motor 0,5 – 1kW → dây từ 0.5 – 1.2mm². Phù hợp cho các máy móc nhỏ, gia đình, quạt, biến áp nhỏ.
- Motor 1 – 5kW → dây từ 1.2 – 2.5mm². Phù hợp sử dụng trong các dây chuyền công nghiệp nhỏ, máy móc trung bình.
- Motor 5 – 15kW → dây từ 2.5 – 6mm². Tối ưu cho các hệ thống công nghiệp lớn hơn, máy móc gia công, nhà xưởng nhỏ.
- Motor >15kW → dây ≥6mm². Phù hợp hệ thống yêu cầu công suất cao, truyền tải điện liên tục, giảm tổn thất năng lượng.
Lựa chọn sai tiết diện, như dùng dây quá nhỏ khi công suất lớn. Sẽ dẫn đến điện trở cao, gây quá nhiệt, rò rỉ điện, giảm hiệu suất hoạt động của hệ thống.
Dây tròn và dây chữ nhật (dây dẹt) – khi nào dùng loại nào
Dây tròn là loại phổ biến nhất trong dây điện từ quấn motor, dễ gia công, dễ quấn. Chúng phù hợp cho các motor nhỏ, vừa, có thể cuộn chặt, giảm tổn thất năng lượng. Các cuộn dây dạng tròn thường ít gặp lỗi, dễ thay thế và số lượng loại dây càng đa dạng càng phù hợp với các loại tốc độ, dòng điện khác nhau.
Trong khi đó, dây chữ nhật (hay còn gọi là dây dẹt) có hình dạng đặc biệt. Tăng khả năng lấp đầy rãnh cuộn dây, phù hợp cho các máy phát điện lớn, máy biến áp công suất cao. Tiêu chuẩn TCVN 7675-29:2011 quy định rõ các tiêu chuẩn kỹ thuật của dây kiểu này. Phù hợp từng mục đích sử dụng khác nhau.
Kết luận
Trong bài viết này, chúng ta đã đi sâu vào các tiêu chuẩn, phân loại, cũng như ứng dụng thực tế của dây điện từ quấn motor.
Chúng ta thấy rõ rằng, các loại dây đồng quấn motor đa dạng về lớp cách điện, mức chịu nhiệt. Phù hợp với từng yêu cầu cụ thể của môi trường làm việc, công suất và quy mô dự án.
