Lõi ferrite là một thành phần quan trọng không thể thiếu trong nhiều thiết bị điện tử hiện đại. Từ các bộ nguồn switching đến các bộ lọc nhiễu điện từ. Với đặc tính từ tính vượt trội và khả năng hoạt động ổn định ở tần số cao. Lõi ferrite đã trở thành lựa chọn hàng đầu của các kỹ sư thiết kế mạch điện tử. Lõi ferrite là gì? Cấu tạo ferrite corenhư thế nào?
Bài viết bên dưới sẽ trình bài khái niệm lõi ferrite là gì, tìm hiểu cấu tạo và phân loại ferrite core. Cũng như nguyên lý hoạt động của linh kiện này. Từ đó lựa chọn sản phẩm phù hợp cho hoạt động sản xuất.
Lõi ferrite là gì?
Lõi ferrite (ferrite core) là một loại vật liệu từ tính mềm thường được dùng trong biến áp xung (hay còn gọi là switching transformer). Được sản xuất từ hỗn hợp oxit sắt (Fe₂O₃) kết hợp với các oxit kim loại như mangan (Mn), kẽm (Zn), niken (Ni) hoặc magiê (Mg). Chất liệu này có dạng giống gốm, màu xám đen, nhẹ, giòn, có khả năng cách điện cao và hoạt động tốt trong dải tần số cao.
Nhờ điện trở suất lớn và tổn thất dòng xoáy thấp. Ferrite core được sử dụng rộng rãi trong các thiết bị điện tử như máy biến áp xung, cuộn cảm tần số cao, mạch lọc nhiễu (EMI). Và cả trong dây nguồn laptop, router, máy in, v.v. Các sản phẩm như lõi ferrite cuộn cảm, hạt lọc ferrite hay lõi biến áp ferrite có mặt hầu hết trong các hệ thống nguồn và mạch tín hiệu hiện đại.
Xem thêm: Biến áp xung là gì? Tại sao các thiết bị điện tử cần đến nó?
Cấu tạo và quy trình sản xuất lõi ferrite
Cấu tạo
Lõi ferrite được tạo từ hỗn hợp oxit sắt (Fe₂O₃) cùng các oxit kim loại khác như mangan (Mn), kẽm (Zn), niken (Ni) hoặc magiê (Mg). Hỗn hợp này được nén ở áp suất cao, sau đó thiêu kết ở nhiệt độ khoảng 1300°C. Nhằm tạo ra cấu trúc gốm đồng nhất, bền và có từ tính ổn định. Quy trình xử lý này giúp ferrite core có độ điện trở cao, giảm tổn hao dòng xoáy. Đặc biệt phù hợp cho các mạch điện tần số cao từ 10 kHz đến 50 MHz.

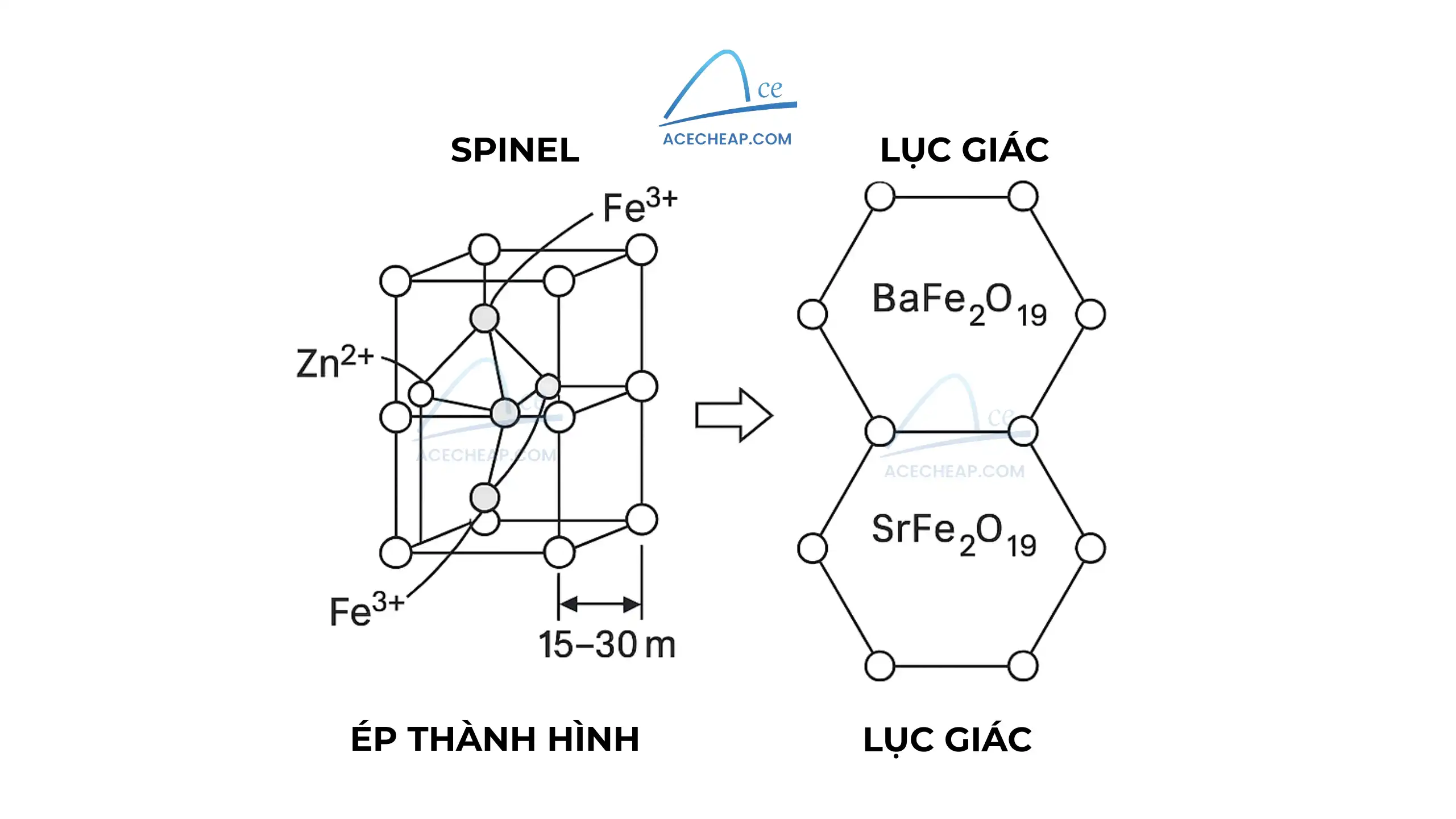

Về mặt tinh thể, ferrite có thể mang cấu trúc spinel (AB₂O₄) hoặc lục giác. Tùy thuộc vào thành phần kim loại. Ví dụ: Lõi ferrite dạng spinel (cấu trúc tinh thể chính) có thể là ZnFe₂O₄. Trong đó ion Zn²⁺ và Fe³⁺ sắp xếp ở các vị trí tứ diện và bát diện khác nhau.
Một số ferrite core khác như Barium Ferrite (BaFe₁₂O₁₉) và Strontium Ferrite (SrFe₁₂O₁₉) lại mang cấu trúc lục giác, phù hợp với ứng dụng trong thiết bị công suất cao hoặc cần từ trường mạnh.

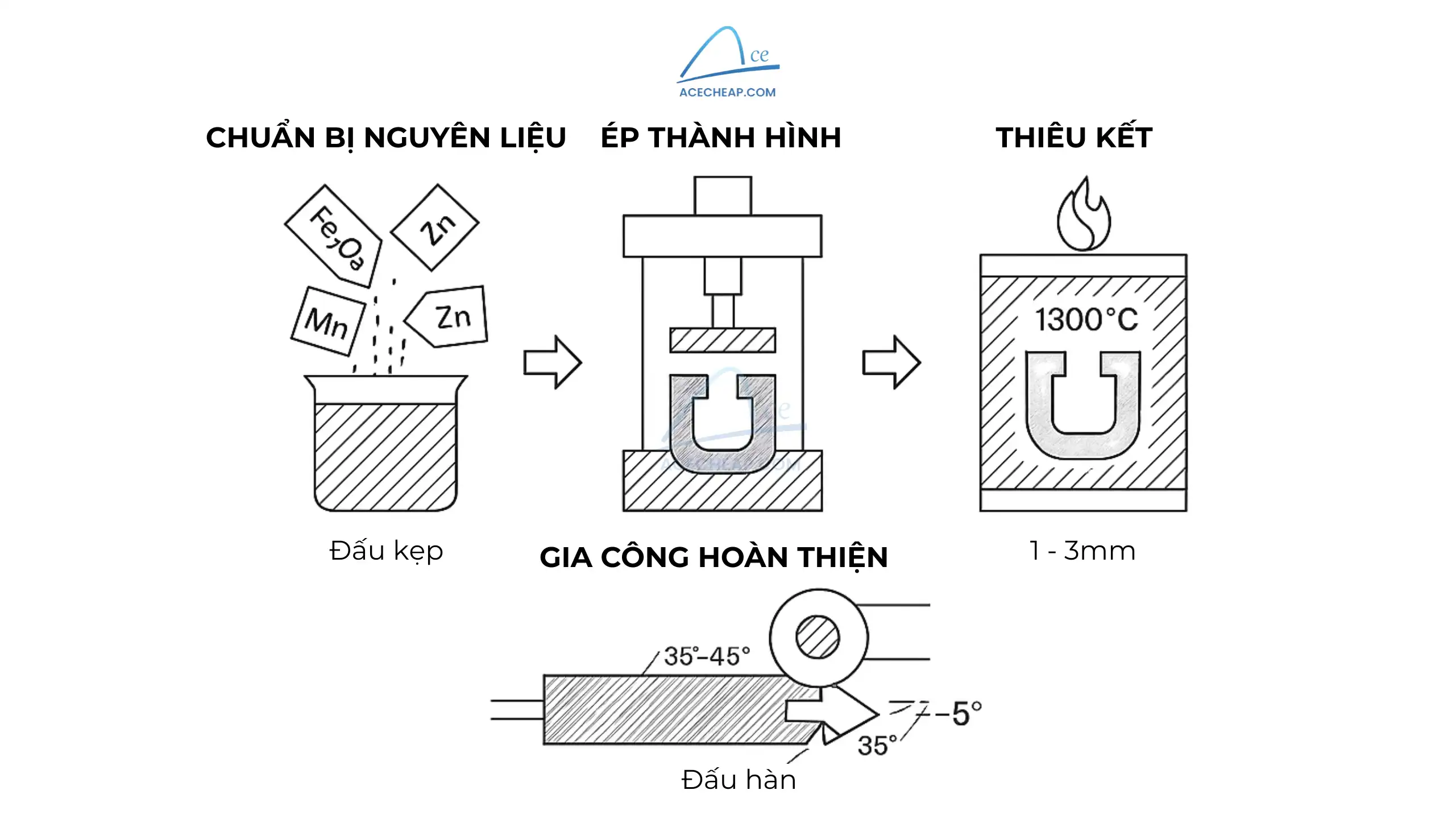

Quy trình sản xuất lõi ferrite
Quá trình chế tạo lõi ferrite bao gồm các bước cơ bản:
- Chuẩn bị nguyên liệu: Trộn oxit sắt (Fe₂O₃) với các kim loại khác như mangan, kẽm, niken, magiê
- Ép thành hình: Nguyên liệu được ép dưới áp suất cao để tạo hình dạng mong muốn
- Thiêu kết: Nung ở nhiệt độ 1300°C để tạo cấu trúc tinh thể ổn định
- Gia công hoàn thiện: Cắt gọt, mài nhẵn để đạt kích thước và độ chính xác yêu cầu
Phân loại lõi Ferrite phổ biến hiện nay
Lõi ferrite được phân loại chủ yếu dựa trên hình dáng vật lý và thành phần vật liệu. Mỗi loại có ứng dụng khác nhau trong các thiết bị điện tử, viễn thông, công nghiệp và phân phối năng lượng.
Ferrite core hình học
Về mặt hình học, các loại phổ biến gồm:
- Lõi tròn và hình nhẫn: Gặp nhiều trong loa, tivi, máy phát âm thanh. Được thiết kế như đĩa hoặc vòng tròn.
- Lõi vuông và chữ nhật: Có kích thước từ 2mm đến 200mm. Ứng dụng trong giáo dục, thí nghiệm vật lý hoặc làm khối nam châm ghép cho hệ thống công suất lớn.
- Lõi hình trụ và vòng cung: Dùng trong động cơ máy móc, máy giặt, máy phát điện. Với khả năng chịu từ trường mạnh, ổn định khi hoạt động lâu dài.
- Lõi đặc biệt (theo yêu cầu): Có thể gia công theo hình dạng riêng để đáp ứng thiết kế kỹ thuật cụ thể trong công nghiệp chế tạo. Thường dùng trong các giải pháp tùy biến cho kho, xưởng sản xuất.
Ferrite core vật liệu
Về vật liệu, có 2 nhóm chính:
- Barium Ferrite (Fe₁₂O₁₉Ba): Từ tính ổn định, ít bị oxy hóa. Phù hợp với các ứng dụng yêu cầu độ bền cao.
- Strontium Ferrite (Fe₁₂O₁₉Sr): Từ tính mạnh hơn, dễ sản xuất và chi phí thấp hơn. Nên được sử dụng phổ biến hơn, đặc biệt trong các thiết bị dân dụng.
Ferrite core kỹ thuật
Ngoài ra, trong mạch điện tử cao tần. Người ta còn dùng nhiều lõi ferrite kỹ thuật, gồm:
Lõi E, U, I, RM, lõi nồi, hình xuyến. Tùy theo kiểu cuộn cảm và khả năng chống nhiễu mong muốn.
Ví dụ:
- Lõi E-core dùng cho máy biến áp tần số cao;
- Lõi xuyến chống nhiễu tốt, tối ưu cho thiết bị âm thanh;
- Còn lõi nồi có khả năng che chắn từ tính cực cao.

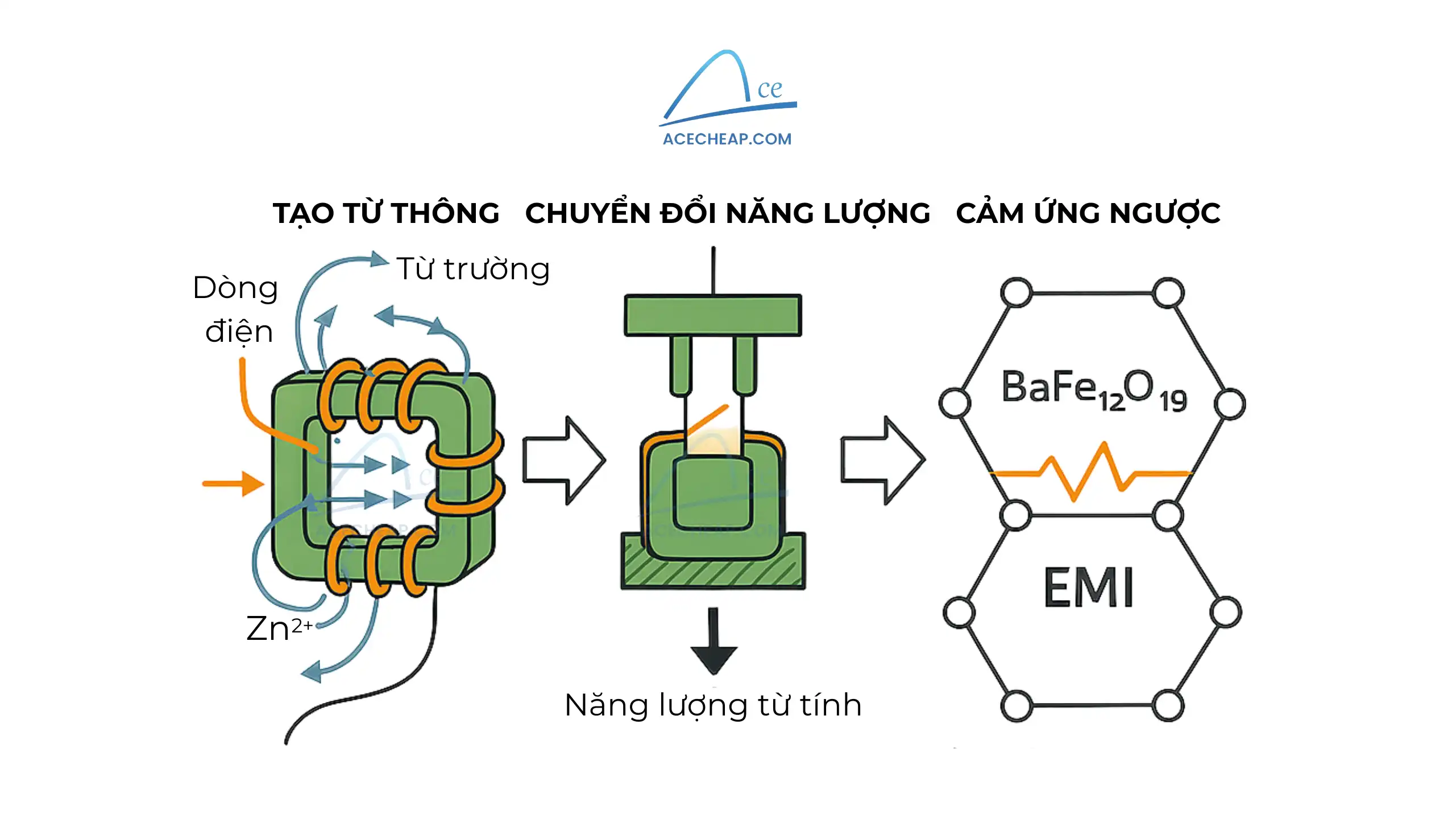

Nguyên lý hoạt động của lõi ferrite
Nguyên lý hoạt động của lõi ferrite dựa trên Định luật Faraday về hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua ferrite core cuộn cảm, quá trình diễn ra theo các bước sau:
- Tạo từ thông: Dòng điện sinh ra từ trường xung quanh ferrite core
- Chuyển đổi năng lượng: Năng lượng điện được chuyển thành năng lượng từ tính
- Cảm ứng ngược: Khi dòng điện thay đổi, từ thông biến đổi và tạo ra suất điện động ngược. Giúp triệt tiêu nhiễu điện từ (EMI).
Với đặc tính hấp thụ nhiễu tần số cao và cản trở nhiễu tần số thấp. Lõi ferrite thường được sử dụng trong cuộn cảm, máy biến áp hoặc kẹp quanh cáp nguồn, cáp tín hiệu. Nhằm làm giảm nhiễu trong các thiết bị như laptop, thiết bị âm thanh, hệ thống truyền thông.
Đặc biệt, hạt ferrite là dạng lõi phổ biến, thường có hình trụ rỗng bọc quanh dây dẫn. Khi dòng điện tần số cao chạy qua, vật liệu từ tính (thường là oxit sắt) tạo ra trở kháng cảm ứng thay đổi theo dòng tải và nhiệt độ, giúp giảm đáng kể tín hiệu nhiễu. Khiến hạt ferrite hoạt động như một cuộn cảm phi tuyến. Với hiệu suất phụ thuộc vào điều kiện hoạt động thực tế.
Kết luận
Thông qua bài viết trên, chúng tôi đã trình bài tông tin về lõi ferrite, cấu tạo, phân loại và nguyên lý hoạt động ferrite core dành cho doanh nghiệp. Giúp bạn có thể ứng dụng hiệu quả trong hoạt động sản xuất, thiết kế mạch điện tử và vận hành hiệu suất của hệ thống. Nếu bạn đang tìm mua lõi ferrite để lắp đặt hệ thống nguồn, mạch điều khiển hay thiết bị chống nhiễu cho kho hàng, xưởng sản xuất, thì tại Ace Cheap Việt Nam là một lựa chọn hiệu quả!
