Ngày nay, transistor hiện diện trong hầu hết mọi thiết bị điện tử, từ ampli âm thanh, máy tính cá nhân, đến các hệ thống điều khiển tự động và năng lượng tái tạo. Với cấu tạo chỉ gồm ba cực đơn giản nhưng nguyên lý hoạt động thông minh. Transistor có thể khuếch đại tín hiệu nhỏ thành dòng điện lớn hoặc đóng/ngắt mạch nhanh chóng.
Vậy transistor là gì, cấu tạo và ứng dụng thực tế của nó sẽ giúp bạn hình dung rõ hơn về vai trò nền tảng của linh kiện này trong công nghệ hiện đại.
Xem thêm: Linh kiện bán dẫn là gì? Cấu tạo, phân loại và ứng dụng
Transistor là gì?
Transistor (bóng bán dẫn hay tranzito) là một loại linh kiện điện tử bán dẫn chủ động. Chúng đóng vai trò như van điều khiển dòng điện trong mạch và được dùng phổ biến trong hầu hết các thiết bị điện tử hiện đại.
Thuật ngữ “transistor” được tạo từ hai từ tiếng Anh “Transfer” (chuyển đổi) và “Resistor” (điện trở), thể hiện khả năng chuyển đổi tín hiệu thông qua việc thay đổi điện trở. Phản ánh đúng vai trò điều khiển và dẫn truyền tín hiệu của linh kiện điện tử này.

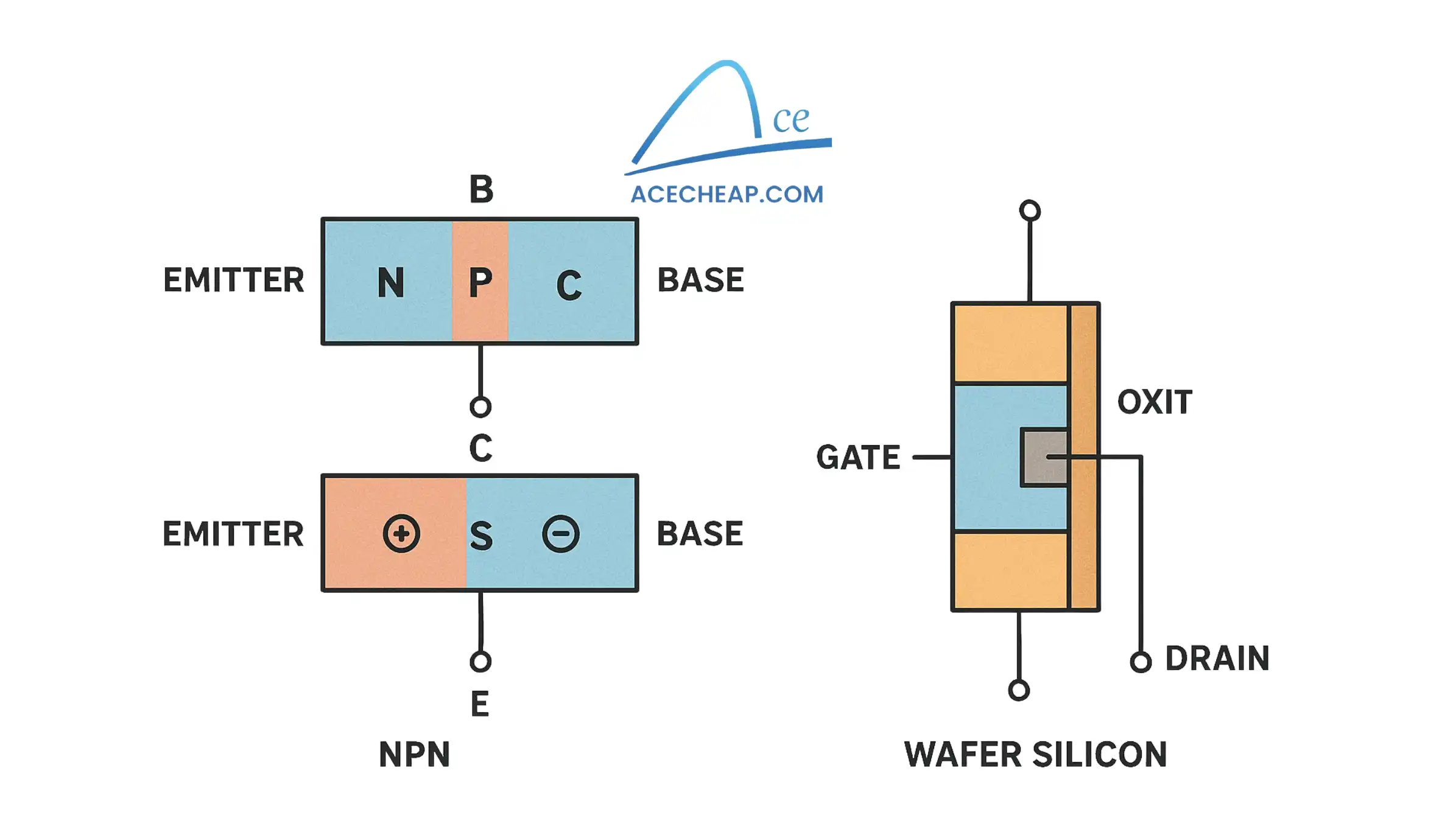

Cấu tạo Transistor
Vật liệu chủ đạo là silic (chiếm phần lớn linh kiện bán dẫn). Trong khi các biến thể khác (FET như JFET, MOSFET) có cấu trúc khác gồm gate (cổng), source (nguồn), drain (máng) và lớp oxit cách điện giữa cổng và kênh dẫn.
Gồm ba cực chính cực phát (Emitter – E), cực gốc (Base – B) và cực thu (Collector – C). Cụ thể:
- Cực Gốc – Base (B) là lớp giữa rất mỏng và pha tạp nhẹ đóng vai trò điều khiển
- Cực Phát – Emitter (E) cung cấp hạt tải (được pha tạp nặng)
- Cực Thu – Collector (C) có diện tích lớn hơn để thu hạt tải (pha tạp mức trung bình)
Tất cả được hình thành từ các lớp bán dẫn loại P và N ghép nối với nhau, tương đương hai diode đặt liền kề. Cấu trúc này tạo nên hai loại cơ bản: NPN (N-P-N) và PNP (P-N-P).

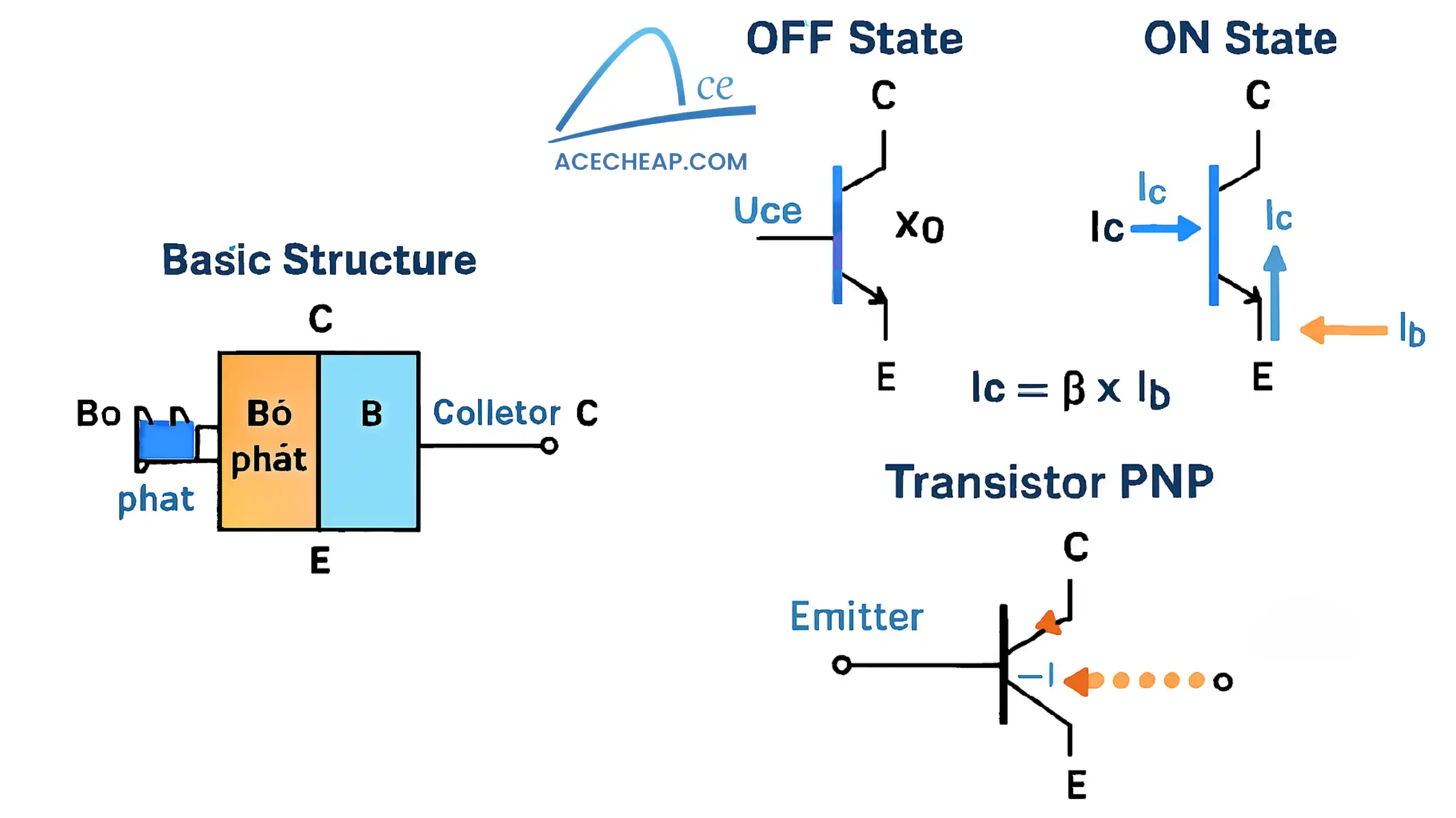

Nguyên lý hoạt động của Transistor
Nguyên lý hoạt động của transistor nhờ mối tiếp giáp P–N giữa ba vùng bán dẫn (Emitter, Base, Collector).
Đối với Transistor NPN
Trạng thái ngắt (OFF)
Khi cấp điện áp UCE vào hai cực C (+) và E (-) nhưng chưa có dòng tại cực B, bóng bán dẫn ở trạng thái ngắt hoàn toàn. Lúc này:
- Dòng IC = 0
- Mối tiếp giáp P-N chặn các hạt tải điện
- Không có dòng điện chạy qua mạch chính
Trạng thái dẫn (ON)
Khi đặt điện áp VBE ≈ 0,6-0,7V (đối với silic) vào mối BE theo chiều thuận:
- Dòng IB xuất hiện: Mối tiếp giáp B-E được phân cực thuận, tạo dòng nhỏ IB chạy vào Base
- Vùng nghèo thu hẹp: Dòng IB làm giảm chiều rộng vùng cản, cho phép electron từ Emitter vượt qua
- Electron di chuyển: Do lớp Base cực mỏng, phần lớn electron từ E không kết hợp với lỗ trống mà tiếp tục di chuyển
- Hình thành dòng IC: Electron bị hút mạnh về Collector dưới tác dụng của VCE, tạo dòng IC lớn gấp hàng chục lần IB
Công thức quan trọng
IC = β × IB
Trong đó:
- IC: Dòng collector (dòng chính) – có thể lên đến vài ampere
- IB: Dòng base (dòng điều khiển) – thường chỉ vài miliampere
- β: Hệ số khuếch đại dòng (thường từ 20-300 tùy loại bóng bán dẫn)
Đối với Transistor PNP
Transistor PNP hoạt động theo nguyên lý tương tự nhưng:
- Đảo cực tính các điện áp (VEB và VEC)
- Chiều dòng điện ngược lại
- Sử dụng lỗ trống làm hạt tải chính thay vì electron
Ở đâu bán Transistor NPN và PNP?
Tại Ace Cheap Việt Nam hiện đang bán hai dòng Transistor phổ biến là B688 và D718. Cụ thể:
D718 (còn gọi là 2SD718): Loại NPN ~120 V, ~8 A, khoảng 80 W trong gói TO-3P. Công suất cao, tầng đầu ra ampli âm thanh, mạch công suất cao.
B688 (còn gọi là 2SB688): Loại PNP Tương đương — ~ -120 V, khoảng -10 A, công suất khoảng 80 W. Là transistor bổ sung (complementary) của D718, dùng cùng trong các mạch công suất – ampli, tầng kích, tầng đầu ra để đối kéo (push-pull).
Xem thêm: Transistor D718, B688 tại Ace Cheap
Các loại Transistor phổ biến
Các loại transistor hiện nay rất đa dạng, mỗi loại có đặc điểm và ứng dụng riêng trong mạch điện tử. Phổ biến nhất là BJT (Bipolar Junction Transistor) gồm hai loại NPN và PNP, hoạt động dựa trên dòng điện điều khiển ở cực gốc để cho phép hoặc ngăn dòng lớn chạy từ cực phát sang cực thu.
Bên cạnh đó, FET (Field Effect Transistor) hoạt động theo nguyên lý điều khiển bằng điện áp tại cực cổng, có trở kháng đầu vào rất cao nên tiêu thụ dòng cực nhỏ. Hai biến thể phổ biến của FET là JFET và MOSFET, trong đó MOSFET được ứng dụng rộng rãi nhờ hiệu suất cao, đặc biệt trong công nghệ bán dẫn và thiết bị số.
Ngoài các loại trên, còn có nhiều transistor chuyên dụng, tham khảo bảng dưới đây:
Loại Transistor |
Đặc điểm chính | Ưu điểm | Ứng dụng transistor điển hình |
BJT (Bipolar Junction Transistor) – NPN & PNP |
Điều khiển bằng dòng điện ở cực gốc (Base). Gồm 3 cực: B – C – E. | Khuếch đại dòng mạnh, hoạt động ổn định. | Mạch khuếch đại tín hiệu, công tắc điện tử, mạch logic. |
FET (Field Effect Transistor) – JFET & MOSFET |
Điều khiển bằng điện áp tại cực cổng (Gate). Có 3 cực: G – D – S. | Trở kháng đầu vào cao, tiêu thụ dòng rất nhỏ, ít nhiễu. | Vi mạch số, công tắc, mạch công suất thấp. |
MOSFET |
Biến thể của FET, điều khiển điện áp, phổ biến nhất trong bán dẫn. | Hiệu suất cao, tốc độ đóng cắt nhanh, độ bền tốt. | Chip vi xử lý, IC, mạch công suất, RF. |
JFET |
Transistor hiệu ứng trường nối, điều khiển bằng điện áp. | Cấu tạo đơn giản, ít tiêu thụ điện, giá rẻ. | Bộ khuếch đại tín hiệu nhỏ, mạch dao động, công tắc. |
Darlington |
Ghép hai transistor thành một cặp để tăng độ khuếch đại. | Độ nhạy cao, khuếch đại dòng rất mạnh. | Bộ khuếch đại âm thanh, cảm biến dòng điện nhỏ. |
Schottky Transistor |
Kết hợp transistor và diode Schottky. | Giảm hiện tượng bão hòa, tốc độ chuyển mạch nhanh. | Mạch số, mạch tốc độ cao. |
| HBT (Heterojunction BJT) | Sử dụng tiếp giáp dị thể, làm việc ở tần số cao. | Tốc độ xử lý nhanh, ít nhiễu, hiệu suất cao. | Viễn thông, thiết bị RF, bộ khuếch đại tần số cao. |
Photo Transistor |
Nhạy với ánh sáng, dòng điện phụ thuộc cường độ sáng. | Nhạy sáng, dễ tích hợp vào cảm biến. | Cảm biến quang, thiết bị đo ánh sáng, remote hồng ngoại. |
UJT (Uni-Junction Transistor) |
Gồm 3 cực, hoạt động như công tắc, không khuếch đại. | Thiết kế đơn giản, tiêu thụ ít năng lượng. | Tạo xung, mạch dao động, công tắc điện tử. |
Transistor tần số cao |
Chuyên dùng cho mạch RF, dao động ở dải MHz–GHz. | Bật/tắt cực nhanh, xử lý tín hiệu cao tần. | Bộ khuếch đại HF, VHF, UHF, thiết bị vi sóng. |
MOSFET cổng kép |
Có hai cổng điều khiển trên cùng kênh. | Linh hoạt, điều khiển đa chế độ. | Ứng dụng RF, bộ trộn, khuếch đại có điều khiển độ lợi. |
Transistor tuyết lở |
Hoạt động ở vùng đánh thủng tuyết lở. | Đóng cắt siêu nhanh (< 1ns). | Công tắc tốc độ cao, thiết bị đo lường. |
Transistor khuếch tán |
BJT được chế tạo bằng phương pháp khuếch tán chất pha tạp. | Tính ổn định cao, sản xuất đơn giản. | Thiết bị điện tử cổ điển, nghiên cứu học thuật. |
Các loại transistor phổ biến hiện nay
Ứng dụng Transistor thực tế
Với cấu tạo transistor ba lớp bán dẫn và ba cực (C – B – E), chúng vừa hoạt động như một công tắc điện tử, vừa đóng vai trò khuếch đại tín hiệu. Nhờ đó, nó có mặt từ những mạch điện đơn giản đến hàng tỷ transistor siêu nhỏ trong vi mạch CPU hay RAM hiện nay, với công nghệ sản xuất đạt mức nanomet (7 nm, 5 nm).
Trong đời sống, transistor hiện diện khắp nơi: từ TV, điện thoại, máy tính, hệ thống âm thanh đến viễn thông, ô tô và năng lượng tái tạo. Trong công nghiệp điện tử, transistor được dùng để:
- Khuếch đại điện áp một chiều (DC) trong các mạch cảm biến, ổn áp;
- Khuếch đại tín hiệu xoay chiều (AC) trong radio, ampli, tivi;
- Khuếch đại công suất cho loa hoặc mạch điều khiển động cơ.
Ngoài ra, nhờ khả năng đóng/ngắt nhanh và chính xác, transistor còn đảm nhiệm vai trò chuyển mạch trong hệ thống tự động hóa, thay thế dần rơ-le cơ học.
Không chỉ dừng lại ở điện tử dân dụng, transistor còn là nền tảng trong ngành công nghiệp ô tô với các hệ thống ABS, ESP, điều hòa, chiếu sáng thông minh; trong viễn thông với bộ khuếch đại sóng cao tần, thiết bị phát laser; và trong năng lượng với bộ nghịch lưu, bộ lưu điện.
Kết luận
Nắm vững khái niệm, cấu tạo và nguyên lý hoạt động của transistor giúp bạn có cái nhìn toàn diện hơn về công nghệ điện tử ứng dụng vào thực tế.
Bên cạnh đó, nhờ đặc tính nhỏ gọn, tiêu thụ ít năng lượng nhưng vẫn mang lại hiệu suất cao. Transistor đã mở ra kỷ nguyên điện tử di động và tự động hóa, trở thành linh kiện điện tử không thể thiếu trong mọi lĩnh vực công nghệ.
