Linh kiện tụ điện là một trong những linh kiện điện tử phổ biến nhất. Xuất hiện trong hầu hết các thiết bị gia đình, từ quạt điện, tủ lạnh đến điều hòa.
Vậy tụ điện là gì? Cấu tạo và chức năng của nó ra sao mà lại quan trọng đến thế?
Bài viết này sẽ giải mã mọi thắc mắc và hướng dẫn bạn cách chọn tụ điện quạt phù hợp nhất, giúp thiết bị hoạt động hiệu quả và bền bỉ.
Xem thêm: Linh kiện bán dẫn là gì? Cấu tạo, phân loại và ứng dụng
Linh kiện tụ điện là gì?
Linh kiện tụ điện (Capacitor) là linh kiện điện tử thụ động có khả năng tích trữ điện năng trong một khoảng thời gian ngắn. Chúng đóng vai trò quan trọng trong hầu hết các mạch điện từ dân dụng đến công nghiệp.
Trong ký hiệu vật lý, tụ điện được biểu diễn bằng chữ “C” – viết tắt của Capacitor, với đơn vị đo Fara (F). Giá trị điện dung của tụ thường rất nhỏ, thường quy đổi theo bội số:
1 F = 10⁶ microfarad (µF) = 10⁹ nanofarad (nF) = 10¹² picofarad (pF)
Khả năng lưu trữ điện của tụ phụ thuộc vào diện tích hai bản cực, khoảng cách giữa chúng và hằng số điện môi. Nhờ đó, các loại tụ khác nhau sẽ có mức điện dung và điện áp chịu đựng riêng biệt, phù hợp với từng ứng dụng cụ thể.
Cấu tạo của tụ điện

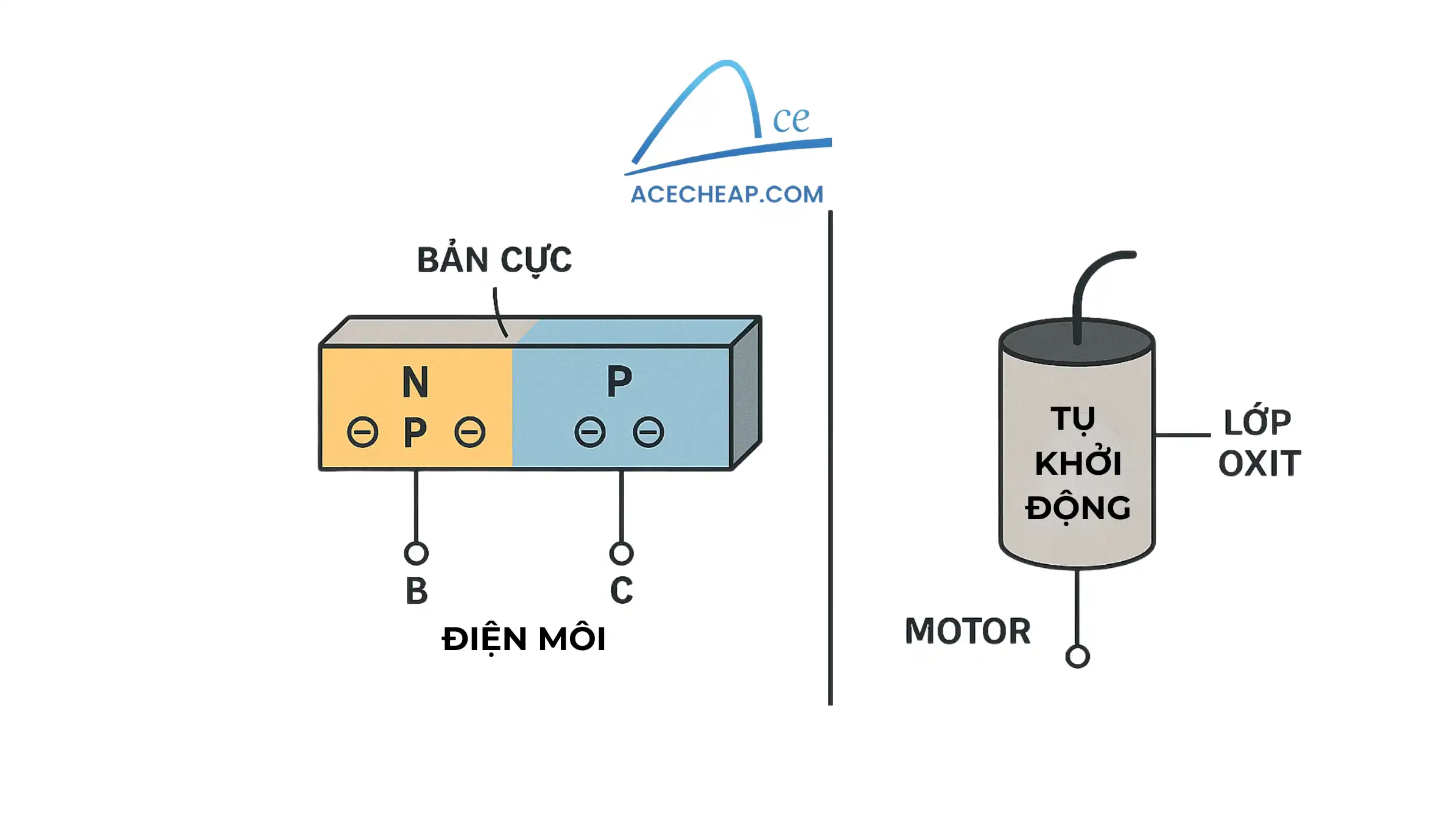

Cấu tạo tụ điện
Về cấu tạo, linh kiện tụ điện gồm hai bản cực dẫn điện đặt song song. Giữa chúng là lớp điện môi cách điện như gốm, mica, thủy tinh, giấy tẩm hóa chất hay màng nhựa. Khi có sự chênh lệch điện thế giữa hai bản cực. Các bề mặt này sẽ xuất hiện điện tích trái dấu nhưng cùng điện lượng, tạo nên khả năng tích trữ năng lượng điện trường.
Nhờ nguyên lý phóng – nạp điện, tụ điện cách điện với dòng một chiều nhưng cho phép dòng xoay chiều đi qua. Đồng thời tạo ra hiện tượng trở kháng trong mạch xoay chiều. Đây chính là đặc tính giúp tụ điện được ứng dụng trong các mạch lọc nguồn. Và mạch tạo dao động, mạch truyền tín hiệu và các thiết bị ổn áp.
Cấu tạo tụ điện cho quạt
Trong quạt điện, linh kiện tụ điện thường là tụ khởi động (start capacitor). Với cấu tạo gồm hai bản cực kim loại đặt song song, giữa là điện môi như dầu cách điện hoặc vật liệu tổng hợp chịu áp cao. Khi nguồn điện được cấp, tụ sẽ nạp điện, giúp motor được khởi động bằng dòng điện lệch pha, tạo moment xoắn cao ban đầu.
Sau khi motor quay ổn định, tụ khởi động thường được đưa ra khỏi mạch (nếu có) để không tiếp tục tiêu hao năng lượng. Nhờ nguyên lý này, tụ điện quạt giúp bắt đầu khởi động nhanh, ổn định hoạt động và giảm tải cho hệ thống điện.
Chức năng tụ điện
Tụ điện (capacitor) là linh kiện điện tử thụ động có khả năng tích trữ và giải phóng năng lượng điện trong thời gian ngắn. Nhờ đó được xem như “ắc quy mini” trong các mạch điện tử. Linh kiện tụ điện đảm nhận 4 chức năng cốt lõi trong các hệ thống điện tử hiện đại. Mỗi chức năng đều có vai trò quan trọng riêng biệt:
Lưu trữ và cung cấp năng lượng
Chức năng được biết đến nhiều nhất của tụ điện là khả năng tích trữ năng lượng điện mà không gây tiêu hao điện năng. Khác với acquy hoạt động bằng phản ứng hóa học. Tụ điện lưu giữ điện tích thông qua điện trường giữa hai bản cực. Tụ điện có thể nạp xả cực nhanh. Cung cấp nguồn điện dự phòng cho các linh kiện khi mất điện đột ngột hoặc bổ sung năng lượng khi cần thiết.
Dẫn điện xoay chiều và tạo trở kháng
Tụ điện cho phép dòng điện xoay chiều (AC) đi qua nhưng ngăn chặn hoàn toàn dòng một chiều (DC). Đặc tính này tạo ra dung kháng – một dạng trở kháng đặc biệt. Khi tần số AC tăng hoặc điện dung tụ tăng, dung kháng sẽ giảm, giúp dòng điện lưu thông dễ dàng hơn qua tụ điện.
Truyền tín hiệu và ghép nối mạch
Nhờ khả năng chặn DC nhưng cho AC đi qua. Linh kiện tụ điện được sử dụng để truyền tín hiệu giữa các tầng khuếch đại có mức điện áp DC khác nhau. Tụ điện đóng vai trò như cầu nối. Đảm bảo tín hiệu AC được truyền hiệu quả. Không làm ảnh hưởng đến điện áp làm việc của từng tầng mạch.
Lọc và ổn định điện áp
Tụ điện có khả năng lọc điện áp xoay chiều thành dạng một chiều bằng phẳng bằng cách loại bỏ các thành phần dao động (pha âm). Trong mạch nguồn, tụ điện hoạt động như bộ lọc nhiễu. Loại bỏ các tín hiệu tần số cao không mong muốn và ổn định điện áp đầu ra.
Cách chọn linh kiện tụ điện phù hợp với đầu quạt
Các thông số cần xem xét
Điện dung (Capacitance)
- Tụ khởi động: thường từ 1-10 μF
- Tụ chạy: thường từ 1.5-5 μF
- Kiểm tra nhãn mác trên tụ cũ hoặc sơ đồ mạch của quạt để biết giá trị chính xác
Điện áp định mức (Voltage Rating)
- Chọn tụ có điện áp định mức cao hơn điện áp nguồn ít nhất 20-50%
- Với nguồn 220V AC, nên chọn tụ có điện áp từ 250V-400V trở lên
Loại tụ điện
- Tụ khởi động: thường là tụ điện phân có cực tính
- Tụ chạy: thường là tụ CBB (polypropylene) không có cực tính, bền hơn
Cách xác định linh kiện tụ điện phù hợp
Đọc thông số trên tụ cũ
Ghi chú điện dung (μF), điện áp (V) và loại tụ. Chụp ảnh nhãn mác để tham khảo khi mua
Đo xác định đầu quạt và kiểm tra sơ đồ mạch

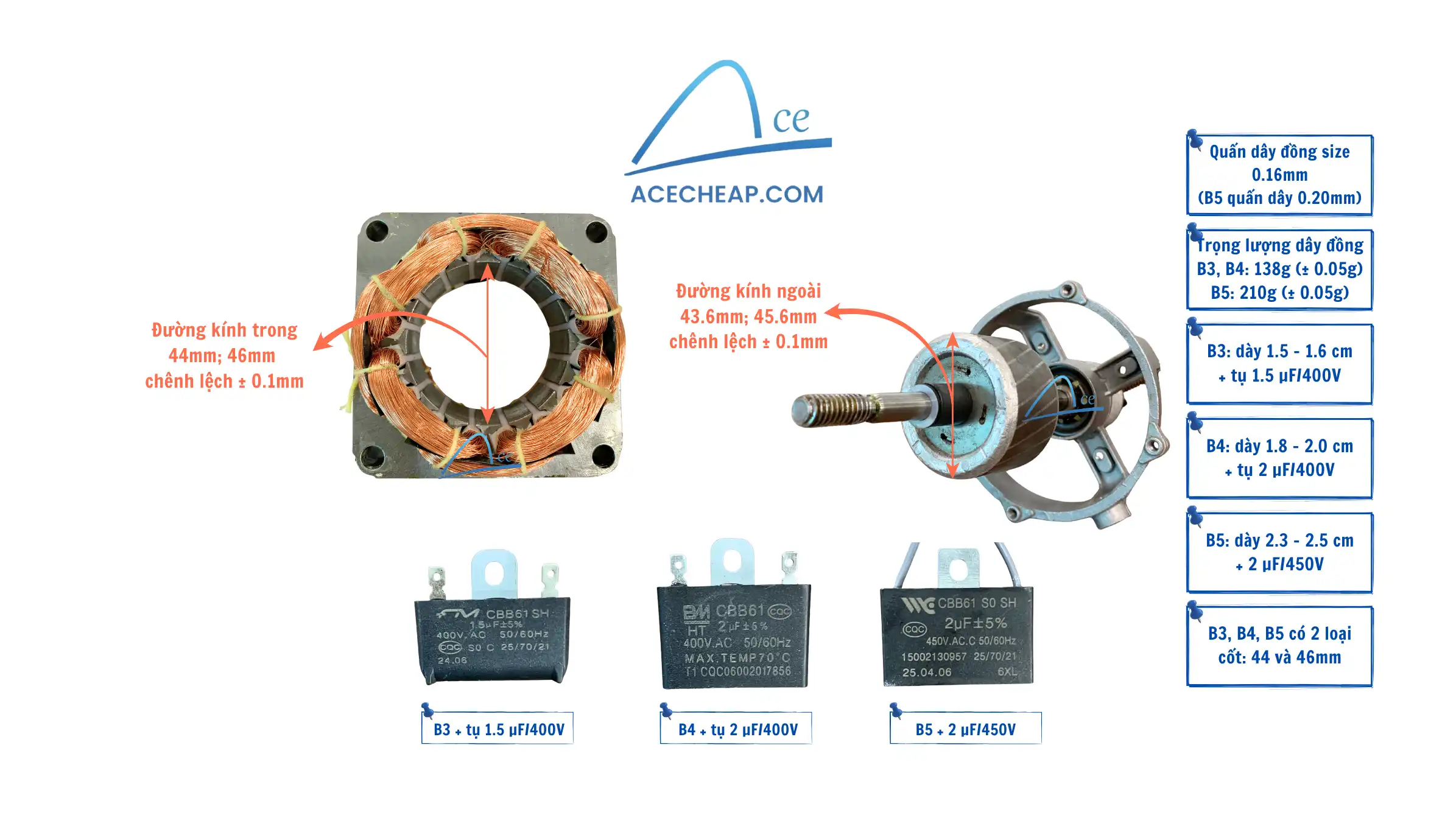

Tìm sơ đồ điện trong hộp điều khiển hoặc vỏ động cơ quạt. Xác định vị trí và giá trị từng tụ trong mạch:
- Đầu B3 : 1.5 đến 1.6cm + tụ 1.5 µF/400V
- Đầu B4: 1.9 đến 2.0mm + tụ 2 µF/400V
- Đầu B5: 2.3 đến 2.5 cm + tụ 2 µF/450V
Đo kiểm bằng đồng hồ vạn năng Sử dụng chức năng đo tụ điện để kiểm tra giá trị thực tế. So sánh với giá trị ghi trên nhãn mác
Những lưu ý đối với linh kiện tụ điện
- Không thay thế tụ có điện dung quá khác biệt (sai số nên < 10%)
- Chọn tụ từ thương hiệu uy tín Ace Cheap Việt Nam để đảm bảo thông số và chất lượng
- Kiểm tra kỹ cực tính nếu là tụ có phân cực
- Đảm bảo kích thước vật lý phù hợp với không gian lắp đặt
Quý khách có thể chia sẻ thông số của quạt hoặc tụ cần thay thế để chúng tôi tư vấn chính xác cụ thể
Kết luận
Như vậy, bài viết trên đã trình bày thông tin cụ thể về cấu tạo, chức năng của linh kiện tụ điện. Việc hiểu rõ và lựa chọn đúng loại tụ điện phù hợp thông số giúp quạt vận hành êm, tiết kiệm điện. Kéo dài tuổi thọ cho toàn bộ hệ thống điện trong gia đình.
Hy vọng những kiến thức này sẽ giúp bạn tự tin hơn khi sử dụng và bảo trì các thiết bị gia đình.
