Dây đồng tráng men hay dây điện từ tráng men là loại dây dẫn chuyên dụng. Được sử dụng phổ biến trong motor, máy biến áp và các thiết bị điện tử. Cấu tạo dây gồm lõi đồng và lớp sơn cách điện bên ngoài. Dây có khả năng dẫn điện tốt, chịu nhiệt cao và cách điện hiệu quả.
Bài viết dưới đây sẽ trình bày khái niệm dây đồng tráng men. Cấu tạo, phân loại và quy trình tráng men dây đồng phổ biến hiện nay.
Xem thêm: Dây nhôm mạ đồng tráng men là gì? Cấu tạo, ưu điểm, ứng dụng
Dây đồng tráng men là gì?
Dây đồng tráng men (còn gọi là dây nam châm hoặc dây quấn) là loại dây điện chuyên dụng. Có cấu tạo gồm lõi dây đồng bên trong được bao phủ bởi lớp polymer mỏng như vecni hoặc men cách điện. Đây là vật liệu quan trọng trong sản xuất cuộn dây và động cơ điện. Đóng vai trò chuyển đổi năng lượng điện từ thành các dạng năng lượng khác như cơ học, nhiệt, âm thanh hay ánh sáng.
Hiện tại, thị trường có nhiều loại tráng men cách điện khác nhau như polyester, polyesterimide, polyamide imide, polyimide và các dòng chuyên biệt như dây tự dính, dây chịu chất làm lạnh.
Từ những giai đoạn đầu với dây tráng men dầu có tính năng hạn chế. Ngành công nghiệp đã phát triển lên dây tráng men polyvinyl với độ bền cơ học cao hơn. Cho đến các sản phẩm hiện đại như dây tự dính và dây hàn thẳng. Nhờ ưu điểm về độ bền, khả năng cách điện tốt và bề dày mỏng. Dây đồng có lớp tráng men đã thay thế gần như hoàn toàn các loại dây bọc sợi bông, dây bọc lụa truyền thống trong hầu hết các ứng dụng điện tử và điện công nghiệp.
Cấu tạo và thành phần lớp tráng men của dây đồng

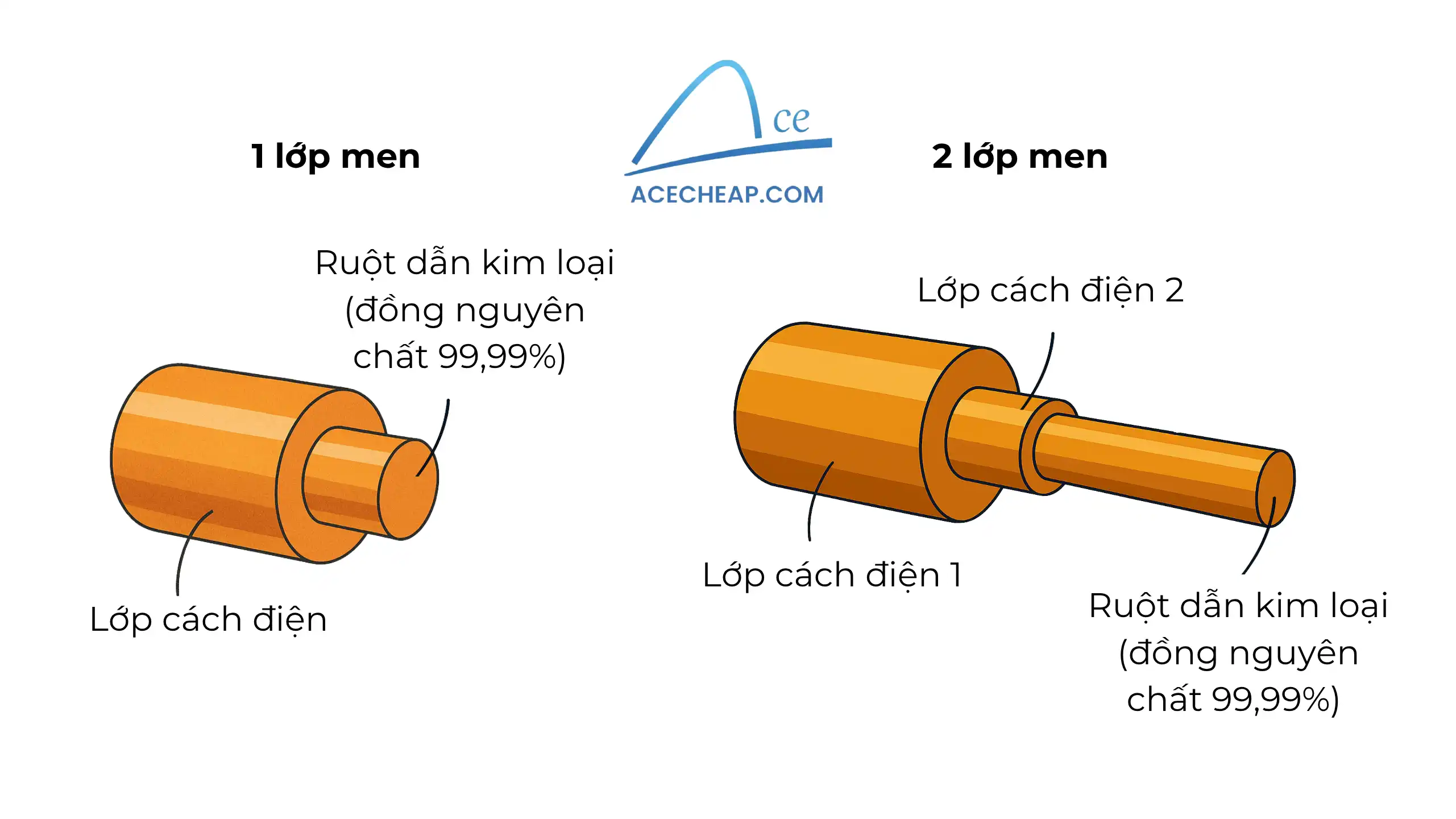

Dây đồng tráng men có cấu trúc gồm hai thành phần chính: ruột dẫn kim loại (thường là đồng nguyên chất 99,99%) và lớp cách điện bên ngoài. Lớp tráng men được hình thành bằng cách phủ 1-2 lớp dung dịch sơn cách điện lên bề mặt ruột dẫn. Sau đó bay hơi dung môi và đóng rắn màng sơn qua quá trình nung ở nhiệt độ cao.
Thành phần lớp tráng men bao gồm các vật liệu polymer chuyên dụng như polyester, polyesterimide, polyamideimide, polyimide và các hợp chất đặc biệt khác. Tùy theo ứng dụng, lớp men có thể được phân loại thành dây tự dính, dây chịu chất làm lạnh, dây hàn thẳng hoặc dây chống corona. Các đặc tính kỹ thuật của dây tráng men đáp ứng tiêu chuẩn quốc tế như IEC, TCVN, JIC, ANSI/NEMA.
Các thông số quan trọng gồm tính chất cơ học, hóa học, điện và nhiệt. Quá trình kiểm tra chất lượng dây tráng men bao gồm 3 loại thí nghiệm chính:
- Thí nghiệm loại (kiểm tra kích thước, độ giãn dài, khả năng chống dung môi).
- Thí nghiệm lấy mẫu (kiểm tra điện áp đánh thủng, sốc nhiệt).
- Thí nghiệm thường xuyên (kiểm tra hình dáng bên ngoài).
Dây đồng có lớp tráng men hiện đại có ưu điểm vượt trội về độ bền cơ học. Khả năng cách điện tốt và bề dày mỏng. Sản phẩm được ứng dụng rộng rãi trong sản xuất động cơ công nghiệp. Như máy biến áp, thiết bị điện tử và đồ gia dụng.
Các loại dây đồng tráng men phổ biến tại Ace Cheap Việt Nam
Tại Ace Cheap cung cấp đa dạng các loại dây tráng men hiện nay với nhiều chủng loại khác nhau. Chúng được phân loại theo hình dạng, lớp phủ và màu sắc. Để đáp ứng nhu cầu sử dụng đa dạng trong công nghiệp:
Phân loại theo hình dạng
- Dây đồng tròn tráng men là loại phổ biến nhất, chiếm khoảng 85% thị phần với đường kính từ 0.1mm đến 3.5mm. Thích hợp cho cuộn dây động cơ nhỏ và thiết bị điện tử.

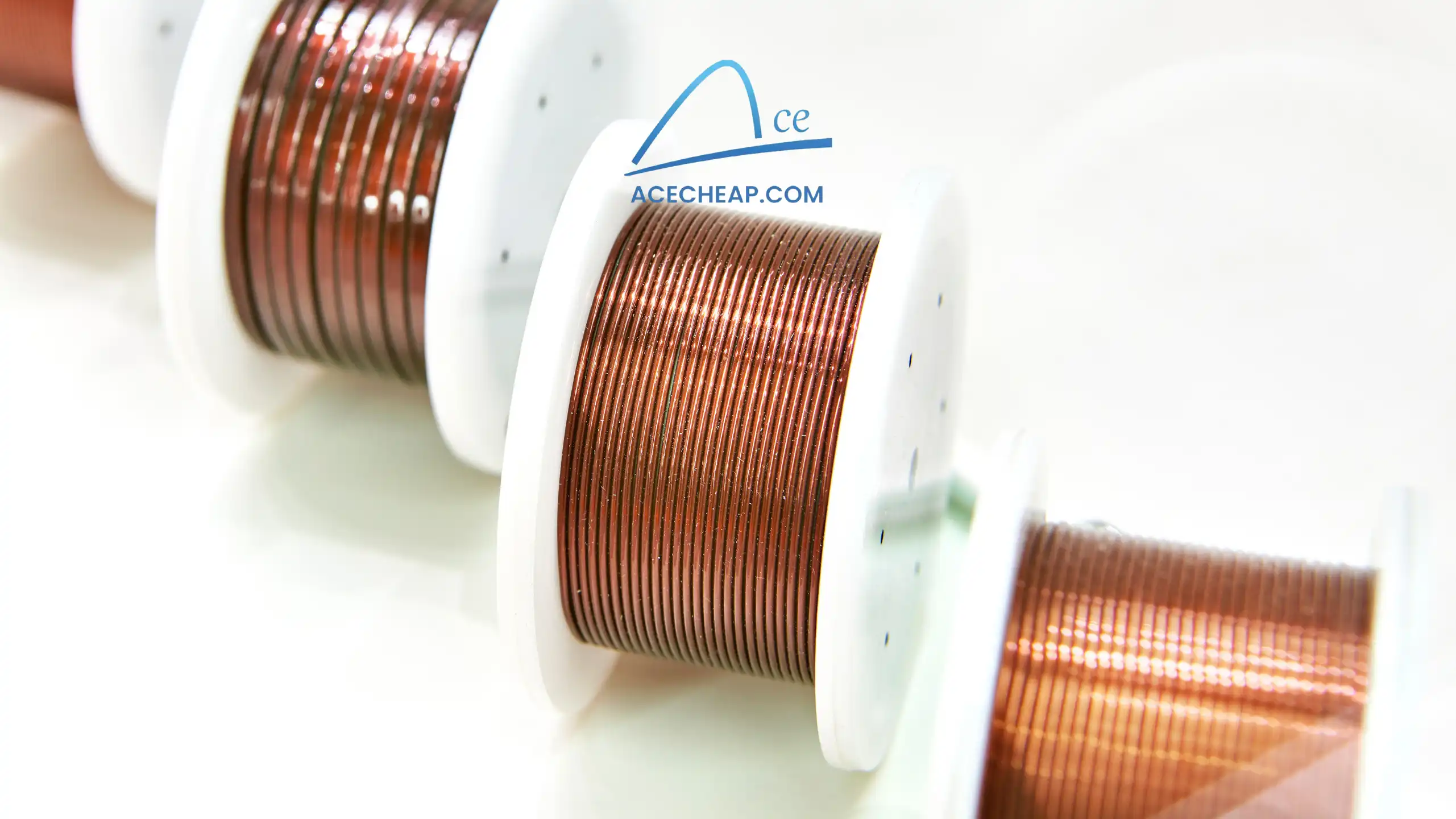

- Dây đồng dẹp tráng men có tiết diện chữ nhật. Thường dùng trong máy biến áp và động cơ công suất lớn. Nhờ khả năng tản nhiệt tốt hơn và tiết kiệm không gian quấn dây.
Phân loại theo lớp phủ
Dây đồng tráng men phân theo lớp phủ có 1 đến 2 lớp men như sau:
| Tên thương mại | Ký hiệu | Cấp chịu nhiệt (ºC) | Cấp cách điện |
| 1 lớp men |
|||
| Polyurethane | UEW | 130 | B |
| Polyester enamelled wire | PEW | 155 | F |
| Polyesterimide enamelled wire | EIW | 200 | C |
| Polyamideimide enamelled wire | AIW | 220 | C |
| 2 lớp men |
|||
| Polyesterimide overcoated, Polyester enamelled wire | PE/EIW | 180/200 | H/C |
| Polyamideimide overcoated, Polyesterimide enamelled wire | EI/AIW | 220 | C |
| Polyester enamelled wire, Polyamide-imide enamelled wire | AEW/AMW | 200 | C |
Phân loại dây tráng men theo lớp phủ
Phân loại theo màu sắc (lớp men cách điện)
- Dây đồng trần (natural) giữ nguyên màu đồng tự nhiên
- Dây tráng men màu đỏ (UEW), dùng cho thiết bị dễ nhận biết và kiểm tra chất lượng.
- Dây tráng men màu sáng (UEW) có lớp phủ màu trắng hoặc trong suốt, thường dùng trong thiết bị y tế và điện tử chính xác để tránh nhiễu màu.
- Dây tráng men màu nâu cánh gián (PEW, EI/AIW, AEW/AMW) ứng dụng trong các thiết bị cần khả năng chịu nhiệt cao.
Quy trình sản xuất dây đồng tráng men hiện đại
Quy trình sản xuất và kiểm tra chất lượng dây điện từ tráng men được thực hiện như sau:
Quy trình
Bước 1: Xe container chở các cuộn dây nguyên liệu lớn được đưa vào nhà máy bằng cần cẩu hoặc xe nâng. Vận chuyển hàng vào nhà máy và dán code định danh. Các cuộn dây được sắp xếp và sẵn sàng cho quy trình tiếp theo.
Bước 2: Quá trình kéo dây từ cuộn nguyên liệu lớn qua máy kéo dây công nghiệp. Các sợi dây được kéo dài và giảm kích thước để đạt độ mảnh cần thiết.
Bước 3: Dây được dẫn qua máy làm vệ sinh chuyên dụng, loại bỏ tạp chất để đảm bảo bề mặt sạch sẽ và không bị nhiễm bẩn.
Bước 4: Dây đồng tráng men được kéo qua máy ủ nhiệt. Giúp dây trở nên mềm dẻo hơn, dễ dàng uốn và chịu lực tốt hơn trong các ứng dụng tiếp theo.
Bước 5: Cận cảnh dây đi qua máy tráng men, được phủ một lớp men cách điện đều và mịn.
Bước 6: Dây điện được quấn vào các bobbin, cuộn dây được quấn cùng lúc một cách đồng đều và chính xác.
Bước 7: Quá trình dán tem và kiểm tra chất lượng dây trước khi đóng thùng.
Kiểm tra chất lượng
- Lấy mẫu
- Test mẫu gồm:
-
- Kiểm tra tỉ lệ giãn
- Kiểm tra điện áp đánh thùng
- Kiểm tra bề mặt bằng kính hiển vi
- Kiểm tra độ dẻo
- Kết luận mẫu.
Các thùng thành phẩm được lưu trữ trong kho. Và chuẩn bị xuất kho đến khách hàng.
Giá dây đồng tráng men Ace Cheap bao nhiêu?
Tại Ace Cheap Việt Nam hiện đang cung cấp các loại dây đồng tráng men như:
- Dây Đồng dẹp tráng men,
- Dây Đồng nhập khẩu Thái Lan Hitachi,
- Dây Đồng nhập khẩu Thái Lan Pacific,
- Dây tráng men KPA,
- Dây tráng men LIOA,
- Dây tráng men màu đỏ nhập khẩu Đài Loan,
- Dây tráng men màu sáng nhập khẩu Đài Loan,
- Dây tráng men Ngo Han – Dầu khí,
- Dây tráng men Nhân Hòa,
- Dây tráng men TAYA,
- Dây tráng men Tiến Thịnh,
- Dây tráng men VIKO, v.v.
Bảng giá dây tráng men được cập nhật thường xuyên. Quý khách có nhu cầu mua hàng vui lòng liên hệ:
- Email: Acecheapvietnam@gmail.com
- Hotline: 0828 89 77 79
Kết luận
Hiểu rõ dây đồng tráng men là gì cùng thông tin về cấu tạo chắc chắn, lớp cách điện bền và khả năng dẫn điện ổn định. Loại dây này đáp ứng tốt nhu cầu về kỹ thuật và độ bền bỉ chịu nhiệt. Nắm được quy trình sản xuất dây tráng men sẽ giúp doanh nghiệp lựa chọn đúng chủng loại, tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài.
Liên hệ Ace Cheap Việt Nam để lựa chọn được dây tráng men phù hợp với nhu cầu kinh doanh của doanh nghiệp!
