Biến áp xung là dạng biến áp truyền xung ở tần số cao trong kỹ thuật điện. Khác với biến áp thông thường, biến áp xung không chỉ đảm nhận vai trò thay đổi điện áp. Mà còn giúp cách ly mạch, giảm nhiễu và giữ nguyên hình dạng xung tín hiệu.
Vậy biến áp xung là gì và vì sao nó lại quan trọng?
Để hiểu rõ hơn về vai trò quan trọng của BAX trong các thiết bị điện tử. Hãy cùng tìm hiểu khái niệm, cấu tạo nguyên lý hoạt động và vai trò của linh kiện này.
Xem thêm: Biến áp là gì? So sánh giữa biến áp tự ngẫu và biến áp cách ly
Biến áp xung là gì?
Biến áp xung (máy biến áp xung) là một loại biến áp đặc biệt. Chuyên dùng để truyền tải các xung điện áp ngắn và mạnh với tần số rất cao, thường từ vài chục đến hàng trăm kHz. Khác với biến áp thông thường (lõi thép silicon) hoạt động ở tần số 50Hz – 60Hz. BAX nằm ở phần lõi – thường làm từ ferit hoặc hợp kim pemeloid có tổn thất từ thấp.
Biến áp xung giúp thiết bị điện tử đạt hiệu suất cao hơn, thiết kế nhỏ gọn hơn. Với số vòng dây ít, lõi nhỏ, nhưng khả năng truyền năng lượng của BAX lại rất mạnh. Nhờ kết hợp cùng mạch chuyển mạch tần số cao như switching mode (SMPS). BAX có thể nhỏ gọn hơn gấp hàng chục lần so với các loại biến áp thông thường cùng công suất.
Cấu tạo biến áp xung và nguyên lý hoạt động
Biến áp xung là thiết bị truyền và biến đổi các xung điện tần số cao với hiệu suất cao. Thường thấy trong nguồn tổ ong, mạch điều khiển công nghiệp, sạc điện tử hoặc các hệ thống điện tử công suất. Cấu tạo BAX và nguyên lý hoạt động
Cấu tạo của biến áp xung

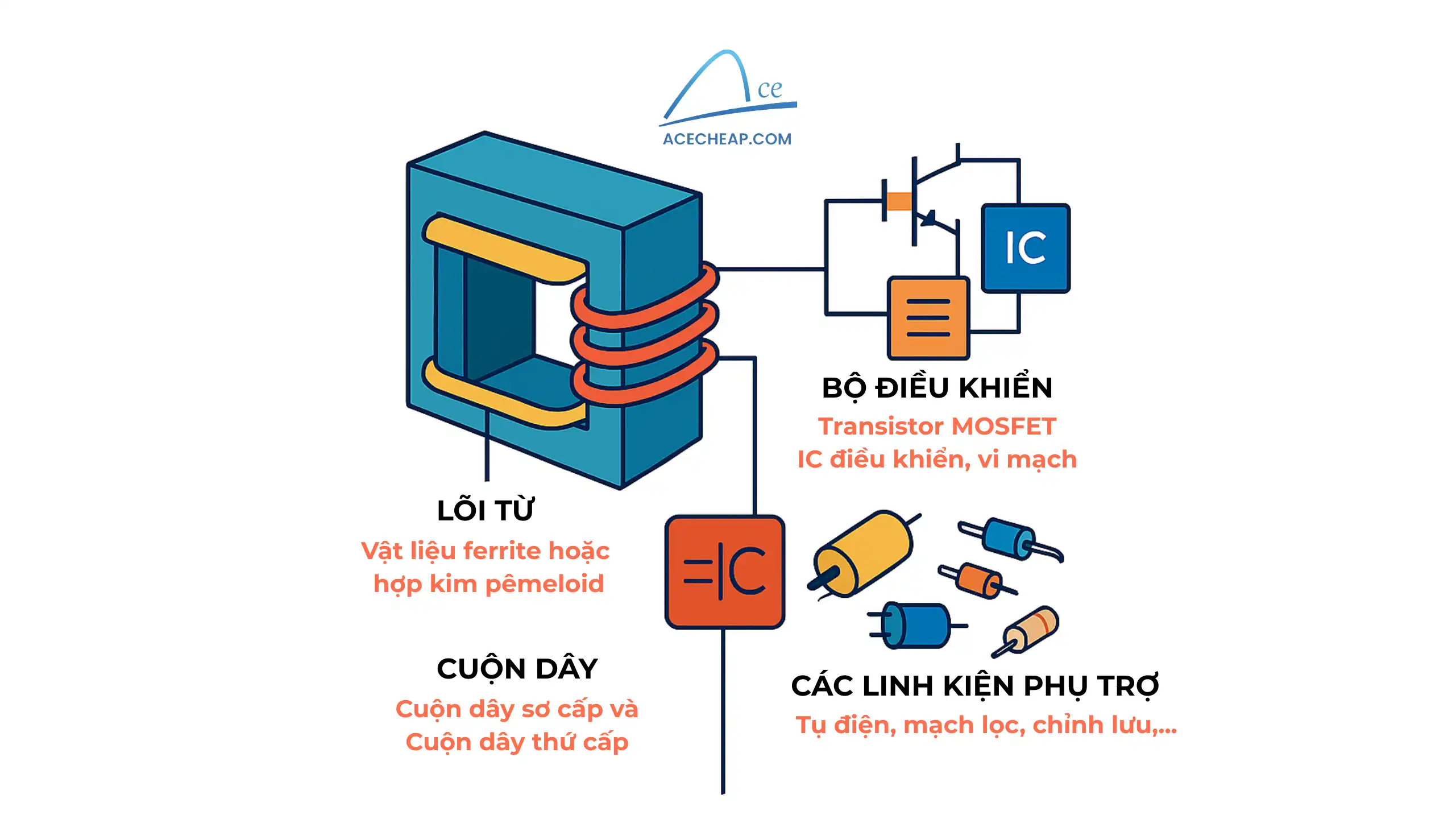

Biến áp xung có cấu tạo tương đối đơn giản nhưng hiệu quả, bao gồm các thành phần chính sau:
- Lõi từ (Core): Đây là phần quan trọng nhất. Chúng thường được chế tạo từ vật liệu ferit (gốm nung) hoặc hợp kim pemeloid. Lõi ferrite giúp BAX hoạt động hiệu quả ở tần số cao mà không bị tổn thất năng lượng đáng kể. Các lõi như: EE,EF, EI, EER, EPC, RM, PQ, UU, RH, TO,v.v.
- Cuộn dây: Được quấn quanh lõi từ. Bao gồm cuộn dây sơ cấp (nơi nhận tín hiệu đầu vào) và cuộn dây thứ cấp (nơi tạo ra tín hiệu đầu ra). Đặc điểm nổi bật là số vòng dây thường ít hơn so với biến áp thường. Với tỷ số vòng/volt được thiết kế chuẩn hóa không phụ thuộc vào hình dạng hay kích thước.
- Bộ điều khiển: Gồm các linh kiện điện tử như transistor MOSFET, IC điều khiển và vi mạch. Có nhiệm vụ quản lý quá trình chuyển đổi và điều chỉnh đầu ra.
- Các linh kiện phụ trợ: Bao gồm tụ điện, mạch lọc nhiễu, chỉnh lưu, điện trở mồi và các linh kiện bảo vệ khác để đảm bảo hoạt động ổn định.
Nguyên lý hoạt động

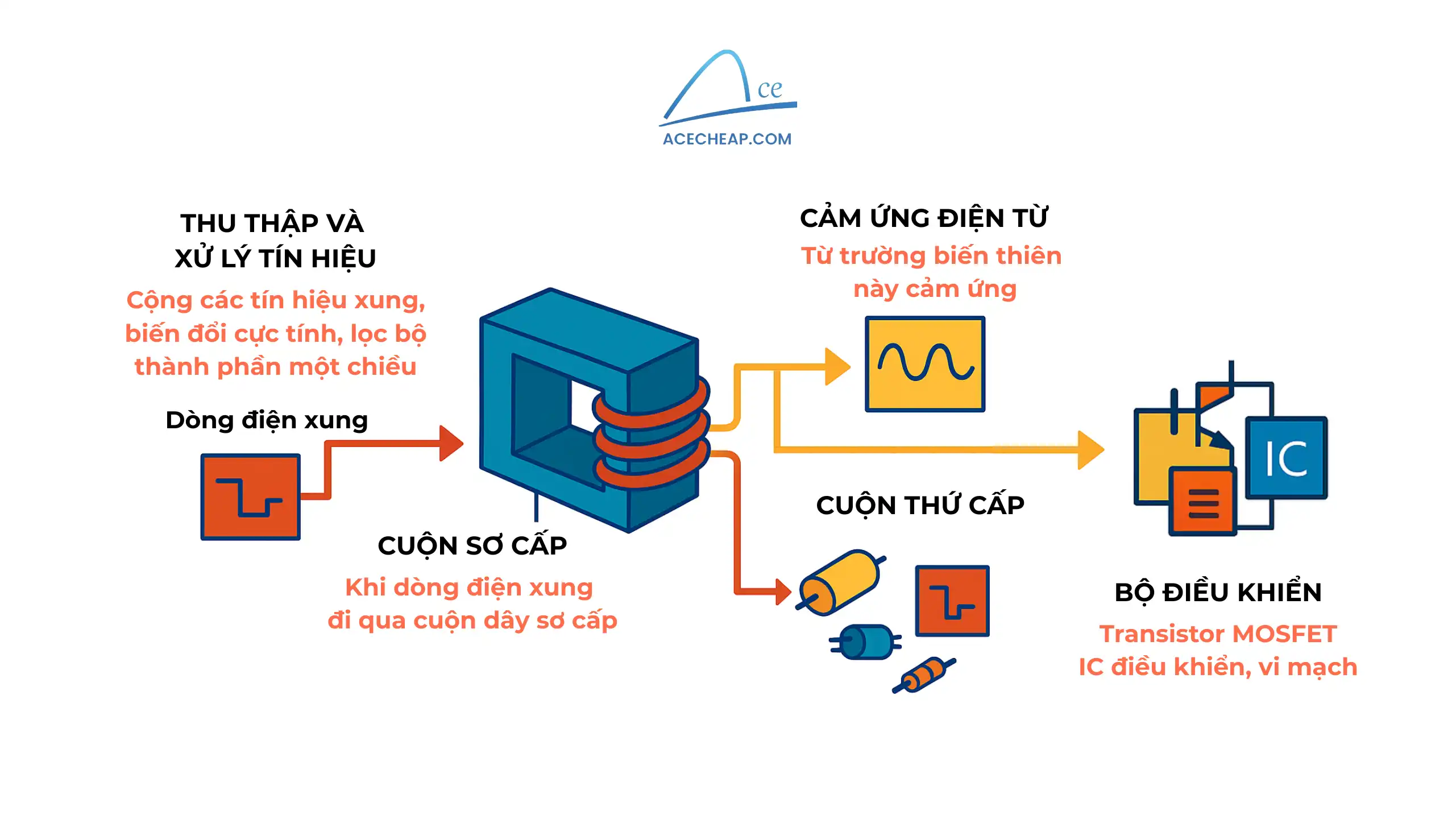

Biến áp xung hoạt động dựa trên nguyên lý cảm ứng điện từ. Nhưng với đặc thù riêng về tần số cao. Quy trình hoạt động diễn ra như sau:
Thu thập và xử lý tín hiệu: BAX tiến hành cộng các tín hiệu xung. Biến đổi cực tính của các xung và lọc bỏ thành phần một chiều trong dòng điện.
Tạo từ trường: Khi dòng điện xung đi qua cuộn dây sơ cấp. Nó tạo ra từ trường biến thiên với tần số cao (từ vài kHz đến hàng GHz). Độ dài xung trong các máy điều khiển tự động thường khoảng 0.1 μs, ngắn hơn chu kỳ điện lưới hàng triệu lần.
Cảm ứng điện từ: Từ trường biến thiên này cảm ứng sang cuộn dây thứ cấp. Nhằm tạo ra điện áp đầu ra theo tỷ số mong muốn. BAX có khả năng tăng biên độ điện áp hoặc dòng điện mà vẫn giữ nguyên hình dạng xung như ban đầu.
Phân biệt các loại biến áp xung
Biến áp xung là linh kiện quan trọng trong các mạch nguồn công suất và truyền tải tín hiệu điện. Thiết bị này phân loại theo cấu trúc lõi, với nguyên lý hoạt động đa dạng như:
Phân loại theo cấu trúc lõi
Loại hình xuyến (Toroidal): Có lõi hình tròn và cuộn dây quấn đều quanh lõi biến áp xung. Ưu điểm là kích thước gọn nhẹ, tỏa nhiệt thấp và tổn thất từ tính không đáng kể. Thiết bị lý tưởng cho mạch nguồn xung cỡ nhỏ, mạch điện tử công suất mini hoặc ứng dụng trong đồ gia dụng.
Loại lõi chữ E ghép đôi (E-E Core): BAX phổ biến nhất trong các mạch công suất trung bình đến cao. Lõi biến áp xung này thường được làm từ bột sắt hoặc ferrite. Giúp thiết bị điện hoạt động ổn định ở tần số cao. Cấu trúc này dễ chế tạo, phù hợp với nhu cầu sản xuất hàng loạt.
Loại 2 trụ tròn ghép (Rod Core): Ít phổ biến hơn. Nhưng được ứng dụng trong các thiết bị yêu cầu cách ly tốt và hoạt động ở môi trường rung động cao. Do thiết kế chắc chắn, loại này thường được dùng trong công nghiệp nặng hoặc hệ thống đặc thù.
Phân loại theo nguyên lý hoạt động
Blocking Transformer (Nguồn chặn): Là loại đơn giản, dễ thiết kế, dùng phổ biến trong các mạch nguồn xung nhỏ. Tuy nhiên, hiệu suất được đánh giá là thấp hơn so với các loại switching (chỉ đạt khoảng 40-55%). Cuộn sơ cấp thường có điện áp 160-280VDC và số vòng dây quấn 900-110 vòng.
Switching Transformer (Nguồn chuyển mạch): Gồm hai kiểu:
- Switching đối xứng: Cấp nguồn từ 70-320VDC. Cân bằng điện áp hai chiều, hệ số vòng là 1 vòng/3V.
- Switching bất đối xứng: Vận hành một chiều, số vòng cuộn sơ cấp ít hơn (khoảng 45 vòng). Tối ưu hiệu suất so với chế độ blocking, được ứng dụng rộng rãi trong bộ sạc và thiết bị công suất trung bình.
Tại sao thiết bị điện tử hiện đại cần dùng đến biến áp xung
Khác với biến áp truyền thống, biến áp xung hoạt động ở tần số cao. Thường từ vài kHz đến hàng MHz, cho phép truyền tải năng lượng nhanh, hiệu quả và an toàn hơn:
Hiệu suất cao
Biến áp xung đạt hiệu suất cao >90%, vượt xa biến áp thông thường (70-80%) nhờ lõi ferrite hoặc vật liệu từ tính tiên tiến. Tần số cao cho phép chuyển đổi điện năng hiệu quả trong không gian nhỏ, lý tưởng cho thiết bị di động. Giảm thiểu nhiễu điện từ (EMI), hạn chế đáng kể nguy cơ quá nhiệt và cháy nổ, bảo vệ thiết bị và người dùng.
Kích thước nhỏ gọn
Hoạt động ở tần số cao (kHz – MHz) cho phép BAX giảm kích thước 10-20 lần so với biến áp truyền thống cùng công suất. Đây là yếu tố sống còn trong kỷ nguyên thu nhỏ hoá (miniaturization) của các thiết bị di động, IoT và thiết bị đeo thông minh.
Khả năng cách ly điện và kiểm soát tín hiệu
Biến áp xung không chỉ cách ly an toàn giữa mạch điều khiển và mạch công suất (bảo vệ người dùng khỏi giật điện), mà còn:
- Định hình xung chuẩn, truyền tín hiệu không méo dạng.
- Tỷ số vòng dây linh hoạt (1:1, 1:5,v.v.) giúp tăng/giảm áp linh hoạt theo nhu cầu thiết bị.
- Hạn chế tối đa độ trễ và hiện tượng bão hòa từ, đảm bảo vận hành ổn định
Phù hợp với công nghệ số
Khả năng xử lý tín hiệu xung tần số cao giúp biến áp xung trở thành lựa chọn tối ưu cho thiết bị điện tử số. Từ smartphone, máy tính, đến hệ thống truyền thông đời mới – nơi tốc độ và độ chính xác là yêu cầu bắt buộc.
Trong thực tế, BAX được ứng dụng rộng rãi trong:
- Bộ nguồn chuyển mạch (Switching Power Supply)
- Thiết bị y tế như máy khử rung tim
- Máy hàn điện, lò hồ quang
- Hệ thống truyền thông tốc độ cao (Ethernet, thiết bị mạng)
- Hệ thống radar, điều khiển cổng bằng thyristor
Kết luận
Biến áp xung không chỉ giúp thiết bị điện hoạt động hiệu quả hơn. Mà còn đóng vai trò quan trọng trong việc đảm bảo tuổi thọ và độ an toàn cho toàn bộ hệ thống điện tử. Nếu bạn đang sản xuất hoặc phân phối thiết bị điện tử và kỹ thuật điện. Thì việc lựa chọn đúng loại biến áp – đặc biệt là biến áp xung, giải pháp tối ưu không thể bỏ qua.
